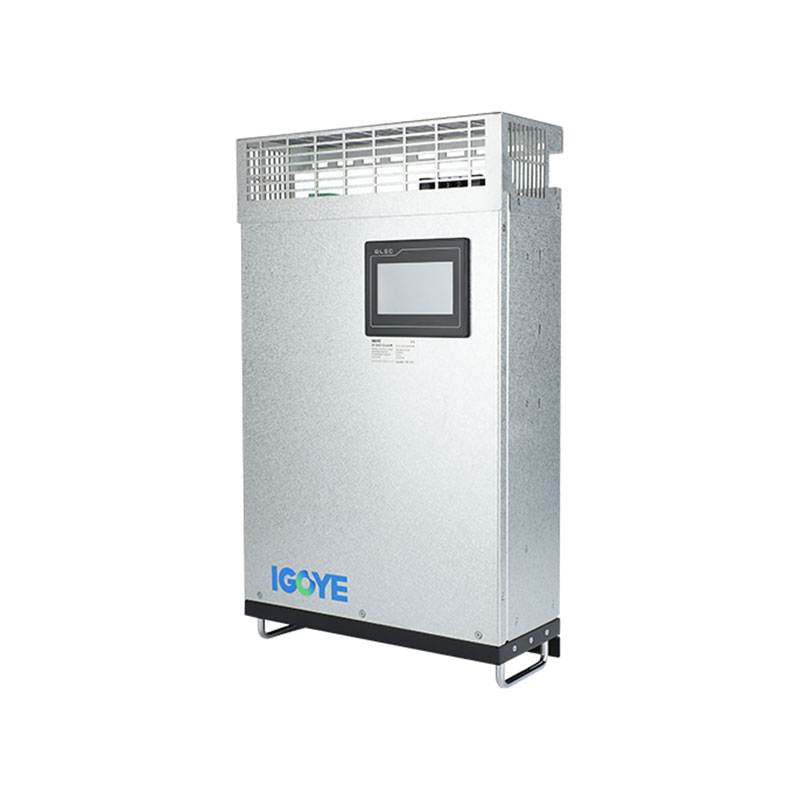

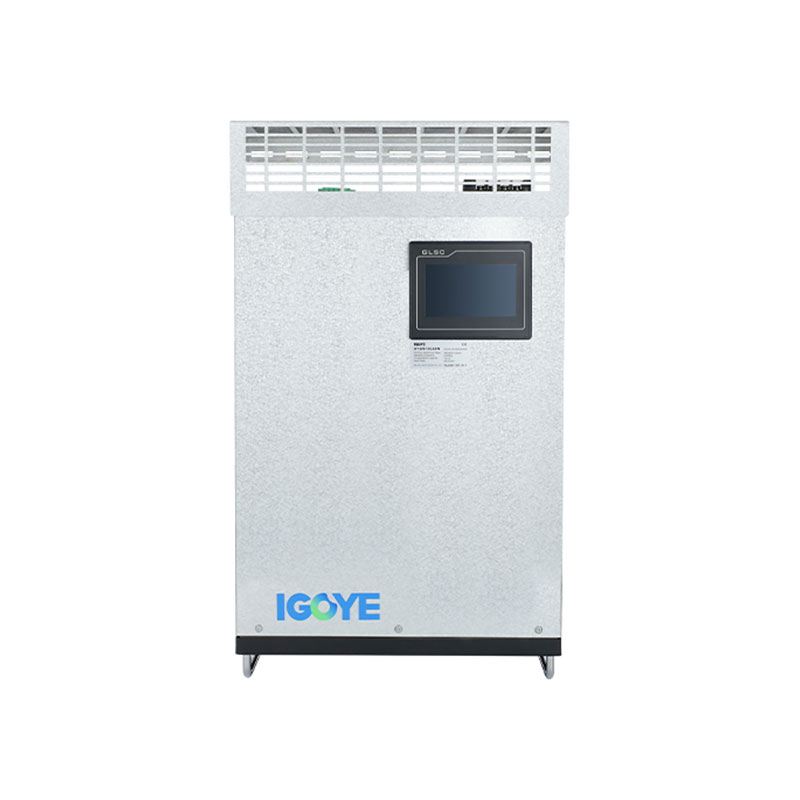

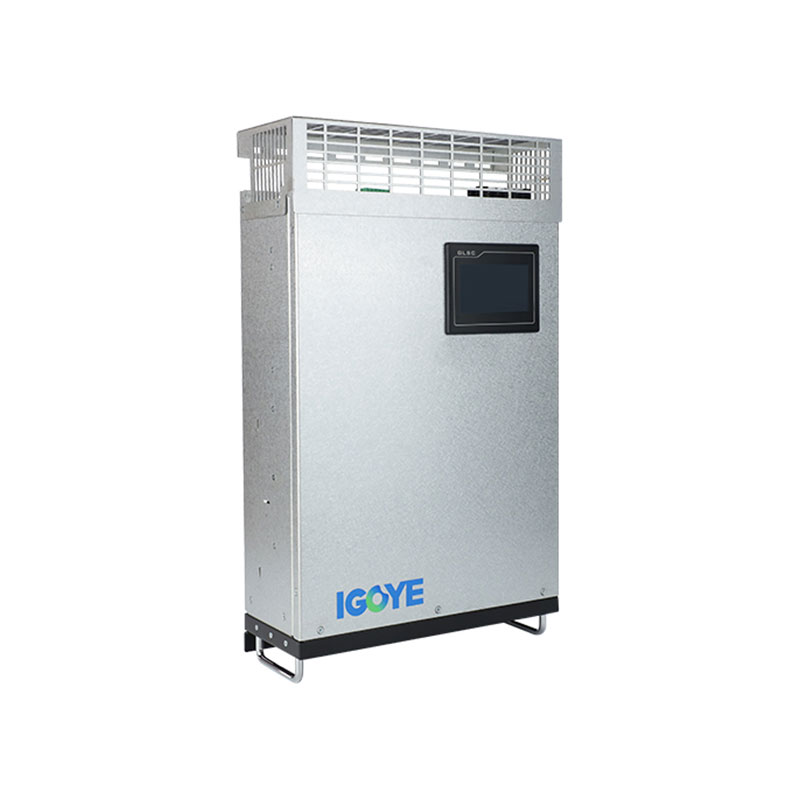

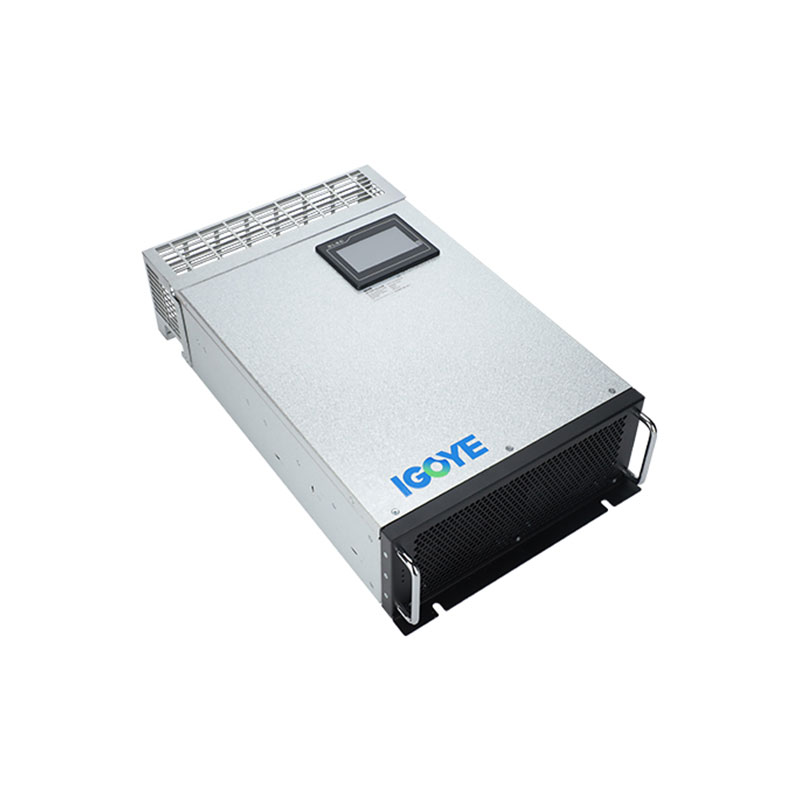

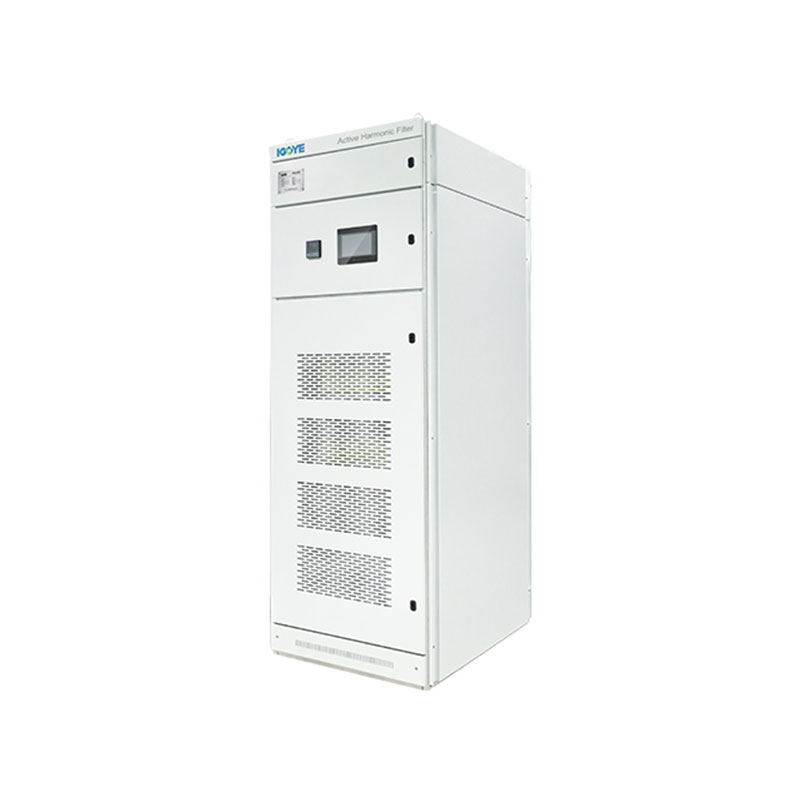

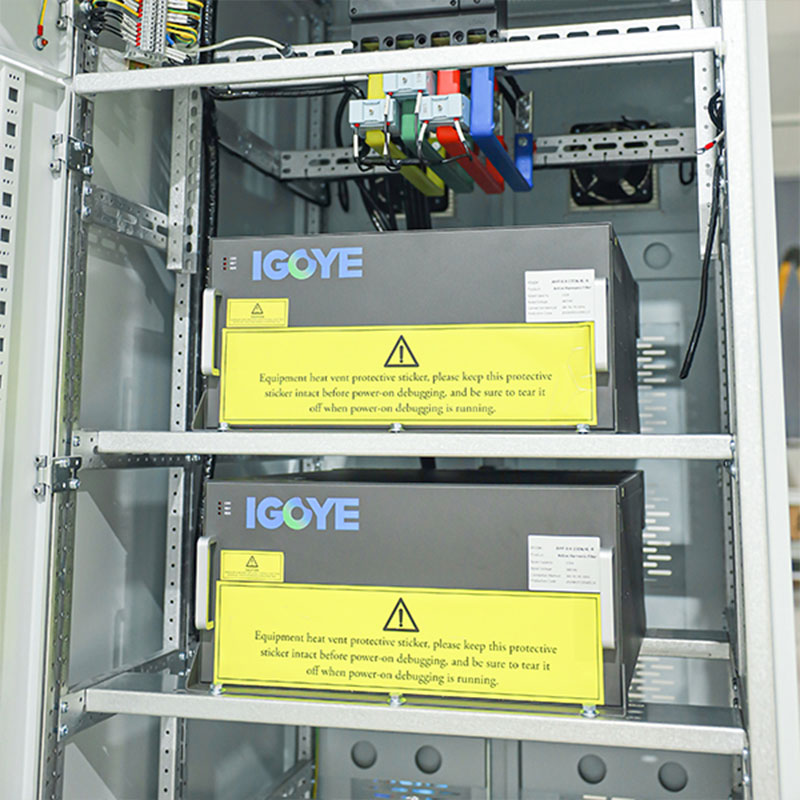

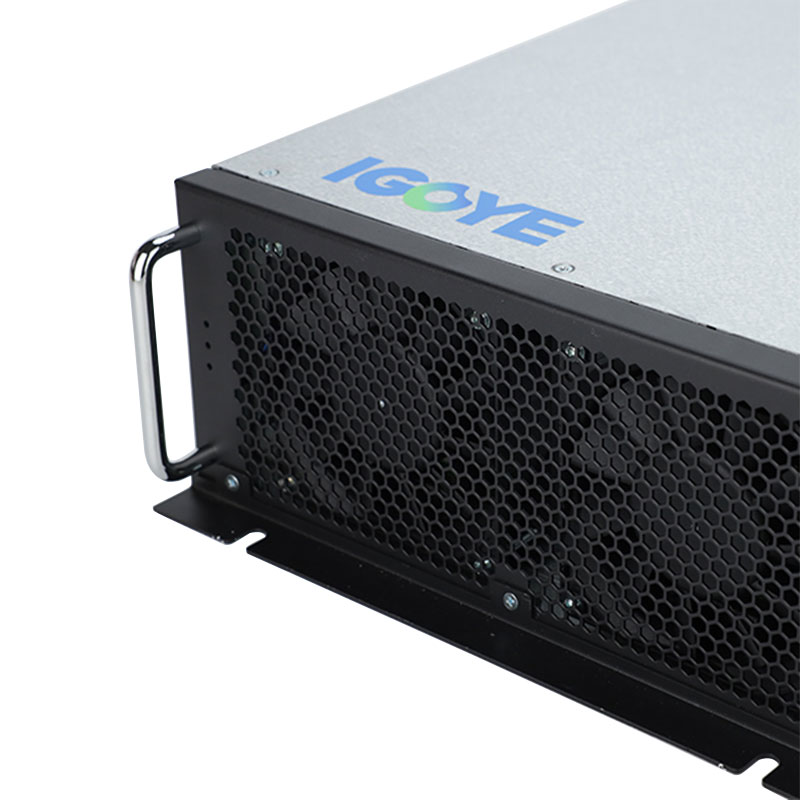

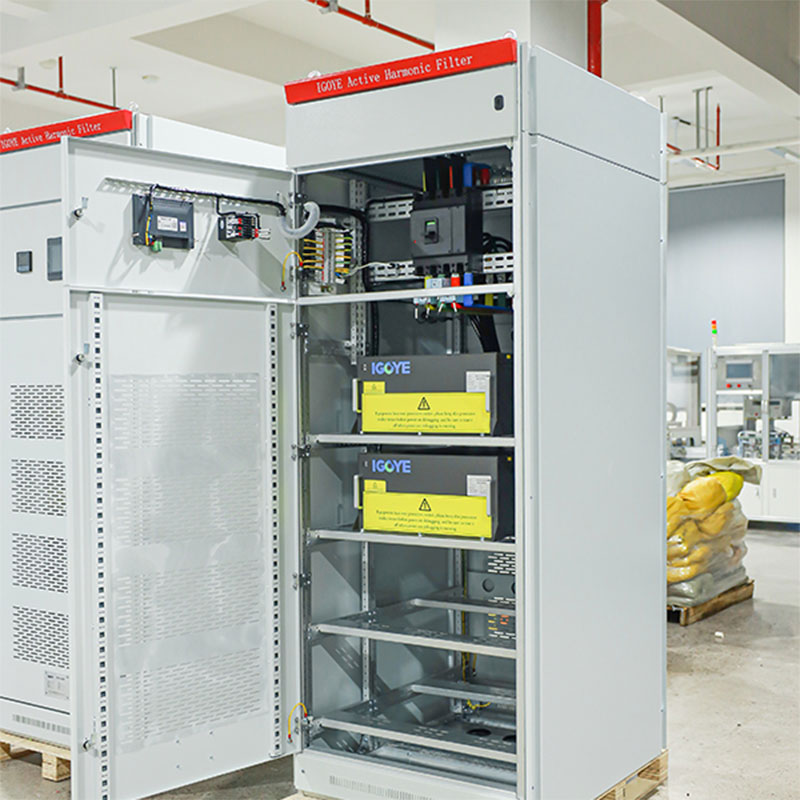

380V 벽 장착 활성 고조파 필터

Geya는 고급 기술을 갖춘 중국 공장에서 설계 및 제조 된 380V 벽 장착 활성 고조전 필터를 제공합니다. 고효율, 설치가 쉽고 다양한 응용 프로그램에 신뢰할 수 있습니다. 자세한 내용을 보려면 지금 문의하십시오.

문의 보내기

제품 설명

380V 벽 장착 활성 고조파 필터 (AHF)는 3 상 4 위 (3P4W) 및 3 상 3 와이어 (3P3W) 380V 전력 시스템에서 고조파 완화를위한 강력한 솔루션을 제공합니다. 고급 DSP+CPLD 디지털 제어 및 3 단계 토폴로지를 사용 하여이 공간 절약 장치는 정확한 고조파 전류 보상을 제공합니다. 주요 기능으로는 넓은 고조파 필터링 범위 (2 ~ 50 번째 고조파), 높은 필터링 속도 (최대 95%) 및 편리한 병렬 연결 및 유지 보수를위한 모듈 식 설계가 포함됩니다. 다양한 전류 등급 (25A ~ 150A)으로 제공되는 380V 벽 장착 AHF는 까다로운 산업 환경에서 안정적이고 효율적인 전력 품질을 보장합니다.

모델 설명 :

Gy	AHF	0.4	50a	/	4L	W
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.4 : 380V ± 20%	정격 용량 밸런스 (Kvar) 25/50/75/100/150a		3L : 3 상 3 와이어 4L : 3 상 4 와이어	W : 벽에 장착 된

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 고조파 탐지 알고리즘 및 PWM 제어 전략을 사용하여 고조파 전류의 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하면 공간이 거의없고 유지하기가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 고조파의 광범위한 고조파에서 고조파를 필터링하고 동시에 3 단계 불균형 문제를 해결할 수 있습니다.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 전류 필터링 속도가 95%로 높을 수 있습니다. 장비의 장기 안정적인 작동을 위해 100% 전류 제한 출력을 설정하십시오.

응용 프로그램 :

380V 벽 마운트 활성 고조파 필터는 다양한 산업 응용 분야에서 전력 품질을 유지하는 데 필수적입니다.

● 산업 자동화 :민감한 자동화 장비를 보호하고 가변 주파수 드라이브 (VFD), 로봇 공학 및 기타 임계 부하의 안정적인 작동을 보장합니다.
● 제조 공장 :고조파 왜곡을 최소화하여 전력 품질 향상 및 에너지 비용 절감.
● 데이터 센터 :중요한 IT 인프라를위한 깨끗한 전력을 제공하고 전력 변동으로 인한 데이터 손실을 방지합니다.
● 석유 및 가스 산업 :가혹한 환경에서 펌프, 압축기 및 기타 필수 장비의 안정적인 작동을 보장합니다.
● 재생 가능한 에너지 시스템 :전력 품질과 안정성을 유지하면서 재생 가능 에너지 원을 그리드에 통합합니다.

380V 벽 마운트 활성 고조파 필터는 3 상 380V 응용 분야에서 전력 품질을 최적화하기위한 신뢰할 수 있고 효과적인 솔루션을 제공합니다.

380V Wall-mounted Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
병렬로 연결된 단위 수	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응 전력 보상률	≥95%	> 92%
중립 필터링 기능		중성선 필터링 기능은 위상 필터링 기능의 3 배입니다.
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 단락 보호 등
설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

380V Wall-mounted Active Harmonic Filter

모델

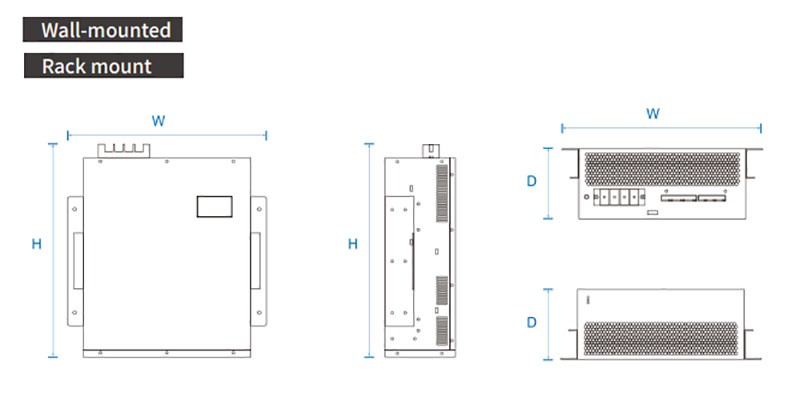

모델 번호	정격 전류 (a)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.22-25A/2L-R/W.	25	220	220330160mm	강제 공기 냉각
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275mm
