랙 마운트 액티브 하모닉 필터는 전력 품질 및 효율성을 최적화하는 방법

오늘날 빠르게 발전하는 산업 및 상업 환경에서 전력 품질은 생산성, 장비 성능 및 운영 비용에 영향을 미치는 중요한 요소가되었습니다. 가변 주파수 드라이브 (VFD), 데이터 서버, 로봇 및 LED 조명 시스템과 같은 비선형 하중의 사용이 증가함에 따라 전력 네트워크의 고조파 왜곡이 일반적인 과제가되었습니다. 고조파를 완화하고 에너지 효율을 향상시키는 가장 효과적인 솔루션 중 하나는 랙 마운트 활성 고조파 필터 (AHF)입니다.

랙 마운트 액티브 하모닉 필터 란 무엇입니까?

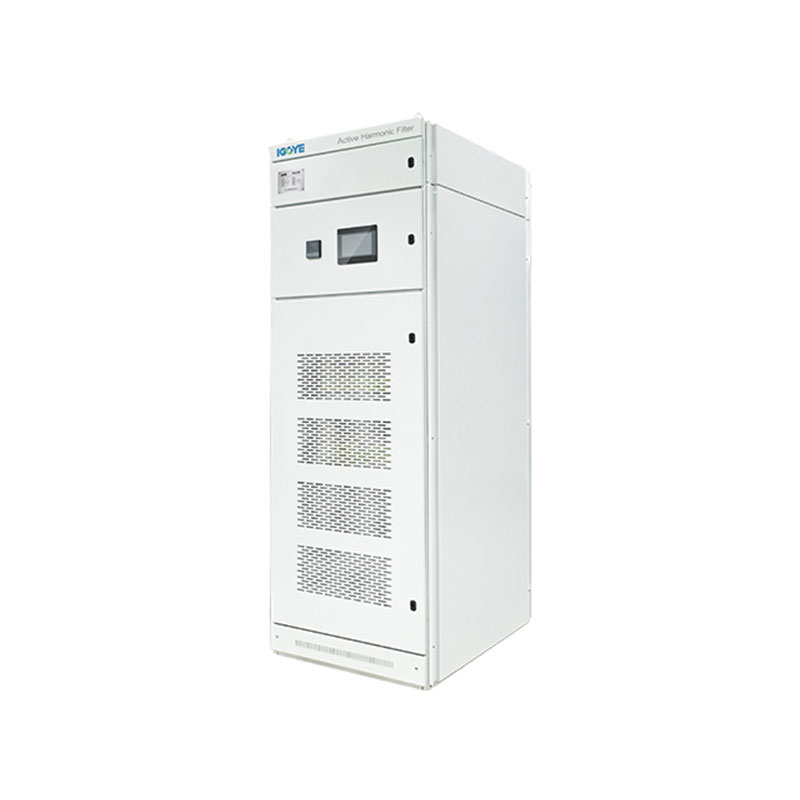

A 랙 마운트 액티브 하모닉 필터  전기 네트워크에서 고조파 왜곡을 감지, 분석 및 동적으로 보상하도록 설계된 지능형 전자 장치입니다. 특정 고조파 주파수로 조정되는 수동 필터와 달리 활성 고조파 필터는 여러 고조파 주문에 걸쳐 실시간 보정을 제공하여 안정적이고 깨끗한 전력을 보장합니다.

고조파가 문제인 이유

고조파는 전기 시스템에서 원치 않는 고주파 신호이며, 일반적으로 다음과 같은 비선형 하중에 의해 생성됩니다.

• 가변 주파수 드라이브 (VFD)

• UPS 시스템 및 데이터 센터

• LED 및 형광 조명

• 컴퓨터 서버 및 IT 장비

• 산업 자동화 및 로봇 공학

치료되지 않은 상태로두면 고조파가 발생할 수 있습니다.

• 변압기, 모터 및 케이블의 과열

• 전력 계수 및 더 높은 에너지 요금

• 민감한 장비의 불안정한 작동

• 장비 마모로 인한 유지 보수 비용 증가

다른 솔루션보다 Rack Mount AHF를 선택하는 이유는 무엇입니까?

패시브 필터 및 기존 완화 기술과 비교하여 랙 장착 AHFS는 다음과 같습니다.

• 실시간 고조파 탐지 및 보상

• 데이터 센터 및 제어실에 이상적인 소형 랙 마운트 설계

• 다양한 하중 조건에 대한 자동 조정

• 소형에서 대형 전기 네트워크의 확장 성

• IEEE-519, IEC61000 및 EN50160 전력 품질 표준 준수

요컨대, 랙 마운트 액티브 하모닉 필터를 설치하면 안정적이고 효율적이며 호환되는 전원 네트워크가 보장됩니다.

랙 마운트 액티브 하모닉 필터가 작동하는 방법

랙 마운트 AHFS는 고급 전력 전자 장치 및 마이크로 프로세서 기반 제어 시스템을 사용하여 작동합니다. 그들은 전력 네트워크를 지속적으로 모니터링하고, 현재 파형을 분석하며, 반전류를 주입하여 원치 않는 고조파를 중화시킵니다.

작업 원칙

1. 실시간 감지-AHF는 전기 시스템에서 전류 및 전압 신호를 측정합니다.

2. 고조파 감지-FFT 기반 알고리즘을 사용하여 필터는 고조파 구성 요소를 식별합니다.

3. 보상 - AHF는 동일하고 반대의 고조파 전류를 생성하여 왜곡을 효과적으로 취소합니다.

4. 동적 응답 - 시스템은 수동 개입없이 변형을로드하도록 즉시 적응합니다.

이 과정은 1주기 (50Hz의 경우 20ms)에서 발생하여 지속적이고 정확한 고조파 완화를 보장합니다.

기술적 이점

• 높은 필터링 용량 : 최대 50 번째 고조파 순서

• 응답 시간 : <20ms

• 구성 가능한 보상 수준 : 25%에서 100%로 조정 가능

• 모듈 식 확장 성 : 여러 단위를 병렬화 할 수 있습니다

• 쉬운 통합 : 플러그 앤 플레이 설치가있는 랙 장착 설계

제품 사양 및 전문 기능

아래는 표준 랙 마운트 액티브 하모닉 필터의 주요 사양에 대한 개요입니다.

주요 하이라이트

• 소형 랙 크기 : 서버 룸 및 데이터 센터와 같은 공간 제한 환경에 적합합니다.

• 지능형 모니터링 : 통합 LCD 디스플레이 및 IoT 기반 원격 액세스

• 에너지 효율 : 손실을 줄이고 총 전기 비용을 낮 춥니 다

• 신뢰성 : 장기 안정성을위한 중복 보호 메커니즘으로 설계되었습니다

산업 전반의 응용 및 혜택

랙 마운트 AHF는 다재다능하며 깨끗한 전력과 시스템 신뢰성이 중요한 부문에서 널리 사용됩니다.

일반적인 응용 프로그램

• 데이터 센터 - 전압 변동으로 인한 서버 다운 타임 방지

• 제조 플랜트 - 민감한 자동화 및 제어 시스템을 보호합니다

• 의료 시설 - 의료 영상 및 진단 장비를 안정화시킵니다

• 상업용 건물 - 엘리베이터, 조명 및 HVAC 효율을 향상시킵니다

• 재생 에너지 시스템-인버터 기반 태양 광 및 풍력 설치 향상

주요 이점

• 향상된 장비 수명 - 성분에 대한 과열 ​​및 스트레스 최소화

• 에너지 비용 감소 - 발전 계수 향상 및 에너지 손실 감소

• 규제 준수 - 전 세계적으로 엄격한 고조파 표준을 충족합니다

• 미래 준비 설계-업계 4.0 통합 및 IoT 모니터링 지원

자주 묻는 질문 (FAQ)

Q1. 랙 마운트 액티브 하모닉 필터는 어떻게 에너지 효율을 향상 시키는가?

AHF는 원치 않는 고조파를 적극적으로 보상하고 역률을 향상시킵니다. 반응성 전력을 줄이고 고조파 손실을 제거함으로써 시설은 에너지 요금이 낮고 운영 효율성이 향상됩니다.

Q2. 어떤 크기의 랙 마운트 액티브 하모닉 필터를 선택해야합니까?

부하 프로파일, 전압 레벨 및 고조파 왜곡 수준에 따라 다릅니다. 예를 들어, 30A 랙 장착 AHF는 작은 IT 객실에 이상적이며 100A 장치는 더 큰 산업 환경에 적합합니다. 자세한 전력 품질 분석은 최적의 용량을 결정하는 데 도움이됩니다.

Geya 랙 마운트 액티브 하모닉 필터를 선택하는 이유는 무엇입니까?

Geya현대 전기 인프라를 위해 설계된 최첨단 전력 품질 솔루션을 전문으로합니다. 당사의 RACK MOUNT Active Harmonic Filter는 고급 디지털 제어, 소형 설계 및 업계 준수를 결합하여 우수한 고조파 완화 및 에너지 효율을 제공합니다.

• 전력 품질 최적화에 대한 15 년 이상의 전문 지식

• 고정밀 실시간 고조파 보상

• IEEE 및 IEC 표준에 대한 글로벌 준수

• 신뢰할 수있는 애프터 송금 지원 및 IoT 지원 모니터링

안정적이고 효율적이며 미래 준비된 전력 시스템을 찾는 비즈니스의 경우 GEYA는 귀하의 요구에 맞는 맞춤형 AHF 솔루션을 제공합니다.

저희에게 연락하십시오오늘 Geya의 Rack Mount Active Harmonic 필터에 대해 자세히 알아 보려면 전력 품질을 높이고 에너지 손실을 줄이며 중요한 장비를 보호하는 방법
