3 상 3 와이어 캐비닛 유형 정적 var 발전기

3 상 3 와이어 캐비닛 유형 정적 var 발전기를 도입-전력 계수 보정 및 전압 안정화를위한 이상적인 솔루션입니다. 중국에서 제조 된이 고성능 SVG는 에너지 효율을 최적화하고 산업 응용 분야를위한 신뢰할 수있는 전력 분배를 보장하도록 설계되었습니다. 전원 시스템의 안정성을 향상시키려는 경우 오늘 견적을 요청하십시오!

문의 보내기

제품 설명

3 상 3 와이어 캐비닛 유형 정적 VAR 발전기 (SVG)는 3 상, 3 와이어 전기 시스템에 대한 동적 반응성 전력 보상을 제공합니다. 고급 DSP+CPLD 디지털 컨트롤과 정확하고 빠르게 행동하는 보상을 위해 고급 DSP+CPLD 디지털 컨트롤과 3 단계 토폴로지를 사용하여 응답 시간이 10ms 미만입니다. 강력한 캐비닛 인클로저는 까다로운 산업 환경에서 안전하고 안정적인 운영을 보장합니다. 용량은 15kvar ~ 100kvar의 범위이며 다양한 3 상 하중으로 제공됩니다. 이 SVG는 380V 시스템 용으로 설계되었으며 효과적인 전력 계수 보정 및 전압 안정화를 제공합니다.

모델 설명 :

Gy	SVG	0.4	50k	/	3L	C
엔터프라이즈 코드	정적 var 생성기	전압 레벨 0.22 : 220V 0.4 : 380V ± 20% 0.5 : 500V ± 20% 0.69 : 690V ± 20%	정격 용량 (Kvar) 5/15/35/50/75/100kvar		3L : 3 상 3 와이어	C : Cabint

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 반응 전력 감지 알고리즘 및 PWM 제어 전략을 사용하여 반응 전력의 역동적이고 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하고 작은 공간을 차지하며 유지 관리가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 귀납적 반응 전력과 용량 성 반응 전력에 대한 전체 범위의 동적 보상을 수행하고 동시에 3 단계 불균형 문제를 해결하십시오.
● 부하에 대한 동적 응답 속도는 밀리 초 수준에 있으며, 이는 충격 하중의 반응성 전력에 대한 동적이고 정확한 보상을 달성 할 수 있습니다.

응용 프로그램 :

3 상 3 와이어 캐비닛 유형 정적 var 발전기는 3 와이어 시스템에 정확한 반응성 전력 관리가 필요한 산업 응용 분야에서 뛰어납니다.

● 3 상 전력 계수 보정 (3 와이어 시스템) :중립 연결없이 3 상 시스템의 발전 인자를 개선하여 에너지 비용을 줄이고 시스템 효율성을 향상시킵니다.
● 3 상 모터 제어 (3 와이어) :3 와이어 구성에서 3 상 모터의 성능과 효율성을 향상시킵니다.
● 산업 전력 안정화 (3 단계 3 와이어) :전압을 안정화하고 3 상 3 와이어 전력 분포를 사용하여 산업 환경에서 일관된 전력 품질을 보장합니다.
● 제조 공정 최적화 :제조 환경에서 3 상 장비 및 공정의 효율성과 안정성을 향상시킵니다.

3 상 3 와이어 캐비닛 형 정적 VAR 발전기는 3 상 3 와이어 전기 시스템의 전력 품질을 관리하고 효율성을 최적화하는 강력하고 효과적인 방법을 제공합니다.

Three-phase three-wire Cabinet-type Static Var Generator

기술 매개 변수 :

	220V 시리즈	380V 시리즈		500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
정격 보상 용량	5kvar	15/35/50/75/100kvar		90kvar		120kvar
그리드 구조	l/n	3P3W/3P4W
병렬로 연결된 단위 수	ulimited
전반적인 기계 효율성	≥97%
온 오프 주파수	32kHz	16kHz		12.8kHz		12.8kHz
기능 선택	반응력	반응성 포수 er 반응성+불균형
반응 전력 보상률	≥99%	> 95%
전체 응답 시간	<10ms
소음	≤60dB	≤60dB		≤65dB		≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등		오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 샷 회로 보호 등
설치 방법	랙/벽 마운트				고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)				수신 라인
보호 수준	IP20

모델 및 사양 :

Three-phase three-wire Cabinet-type Static Var Generator

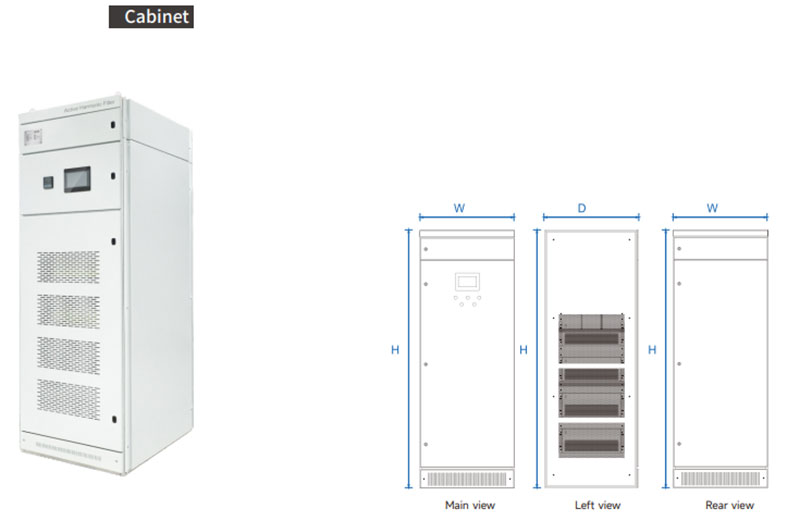

캐비닛 장치 모델
모델 번호	보상 용량 (Kvar)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY SVG-0.4-200K/4L-C	200	380 ± 20%	80010002200mm	강제 공기 냉각
GY SVG-0.4-250K/4L-C	250	380 ± 20%	80010002200mm
GY SVG-0.4-300K/4L-C	300	380 ± 20%	80010002200mm
GY SVG-0.4-400K/4L-C	400	380 ± 20%	80010002200mm
GY SVG-0.5-270K/4L-C	270	500 ± 20%	80010002200mm
GY SVG-0.69-360K/4L-C	360	690 ± 20%	80010002200mm
