3 상 3 와이어 벽 장착 정적 var 발전기

380V/500V/690V 시스템을위한 중국 고품질 3 상 3 상 3 상 벽 장착 정적 VAR 발전기 (SVG). 동적 반응 전력 보상, <10ms 응답, 확장 가능한 모듈 식 설계. 산업 및 상업용 응용 분야의 전력 품질을 향상시킵니다.

문의 보내기

제품 설명

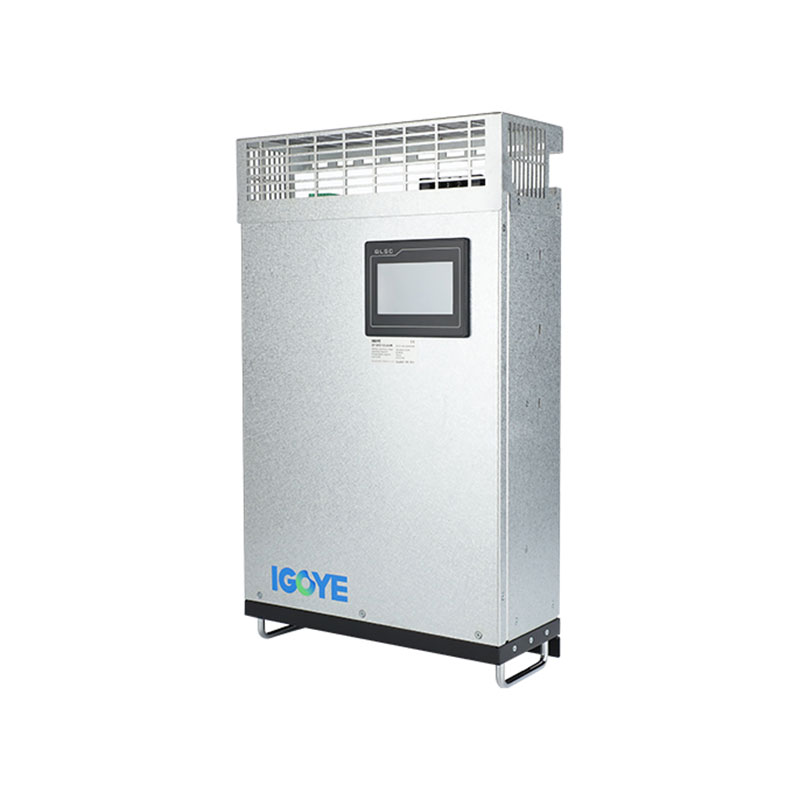

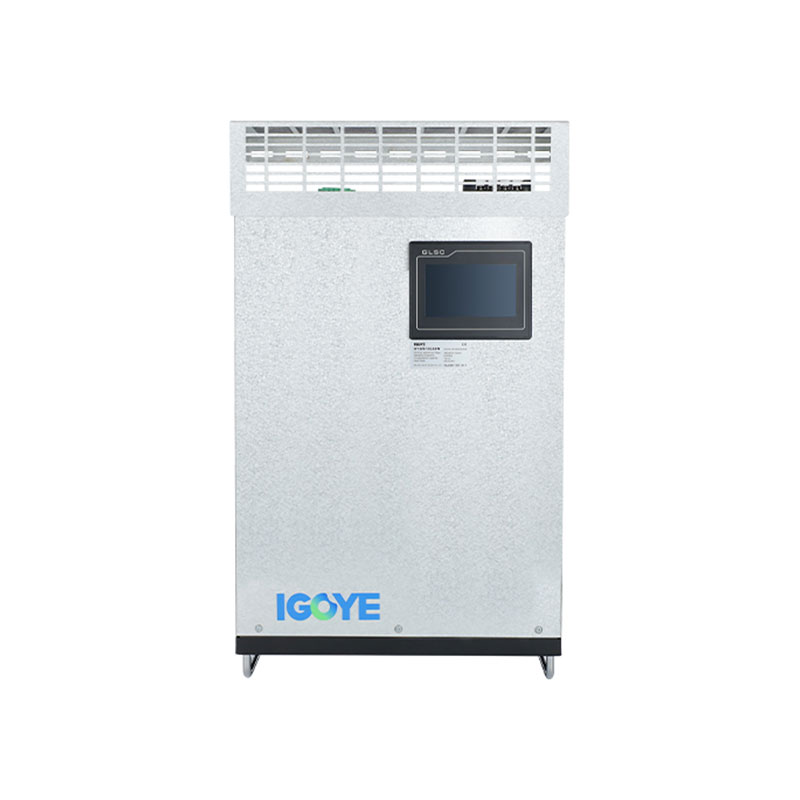

3 상 3 와이어 벽 장착 정적 var 발전기 (SVG)는 3 상 380V, 500V 및 690V 전기 시스템에 대한 동적 반응 전력 보상을 제공합니다. 이 SVG는 고급 DSP+CPLD 디지털 컨트롤과 3 단계 토폴로지를 사용하여 10ms 미만의 완전한 응답 시간으로 정확하고 반응 형 보상을 제공합니다. 모듈 식 설계는 여러 장치의 병렬 연결을 통해 확장 가능한 용량을 허용합니다. 벽 장착은 설치를 단순화하고 공간을 절약합니다. 이 SVG는 유도 성 및 용량 성 반응 전력 변동을 효과적으로 해결하여 3 와이어 시스템의 전력 품질 및 시스템 안정성을 향상시킵니다. 15kvar에서 120kvar의 용량으로 제공되는 3 단계 3 와이어 벽 장착 정적 var 발전기는 다양한 응용 분야에 유연한 솔루션을 제공합니다.

모델 설명 :

Gy	SVG	0.4	50k	/	3L	W
엔터프라이즈 코드	정적 var 생성기	전압 레벨 0.22 : 220V 0.4 : 380V ± 20% 0.5 : 500V ± 20% 0.69 : 690V ± 20%	정격 용량 (Kvar) 5/15/35/50/75/100kvar		3L : 3 상 3 와이어 4L : 3 상 4 와이어	W : 벽에 장착 된

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 반응 전력 감지 알고리즘 및 PWM 제어 전략을 사용하여 반응 전력의 역동적이고 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하고 작은 공간을 차지하며 유지 관리가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 귀납적 반응 전력과 용량 성 반응 전력에 대한 전체 범위의 동적 보상을 수행하고 동시에 3 단계 불균형 문제를 해결하십시오.
● 부하에 대한 동적 응답 속도는 밀리 초 수준에 있으며, 이는 충격 하중의 반응성 전력에 대한 동적이고 정확한 보상을 달성 할 수 있습니다.

응용 프로그램 :

3 상 3 와이어 벽 마운트 정적 VAR 발전기는 다양한 3 상 응용 분야에서 전력 품질을 향상시키는 데 적합합니다.

● 산업 전력 시스템 :3 상 3 와이어 산업 환경에서 전력 계수 및 전압 안정성 향상.
● 상업용 건물 :3 와이어 전력 분배로 상업용 시설의 전력 품질 향상 및 에너지 비용 절감.
● 3 단계 모터 드라이브 :모터 하중으로 인한 반응성 전력 변동을 보상하고 운동 효율을 향상시키고 전압 왜곡을 줄입니다.
● 재생 가능한 에너지 통합 :분포 된 재생 가능 에너지 원을 갖는 3 상 3 와이어 시스템에서 그리드 안정성을 지원합니다.

3 상 3 와이어 벽 장착 정적 VAR 발전기는 3 상 3 와이어 전기 시스템에서 전력 품질 및 효율을 최적화하기위한 강력한 솔루션을 제공합니다.

Three-phase three-wire Wall-mounted Static Var Generator

기술 매개 변수 :

	220V 시리즈	380V 시리즈		500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
정격 보상 용량	5kvar	15/35/50/75/100kvar		90kvar		120kvar
그리드 구조	l/n	3P3W/3P4W
병렬로 연결된 단위 수	ulimited
전반적인 기계 효율성	≥97%
온 오프 주파수	32kHz	16kHz		12.8kHz		12.8kHz
기능 선택	반응력	반응성 포수 er 반응성+불균형
반응 전력 보상률	≥99%	> 95%
전체 응답 시간	<10ms
소음	≤60dB	≤60dB		≤65dB		≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등		오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 샷 회로 보호 등

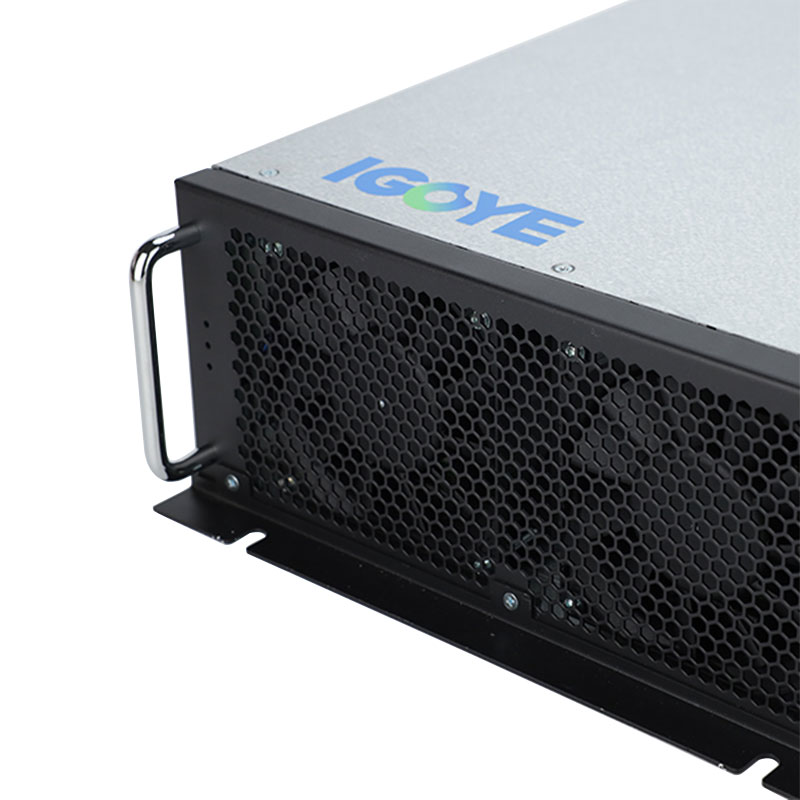

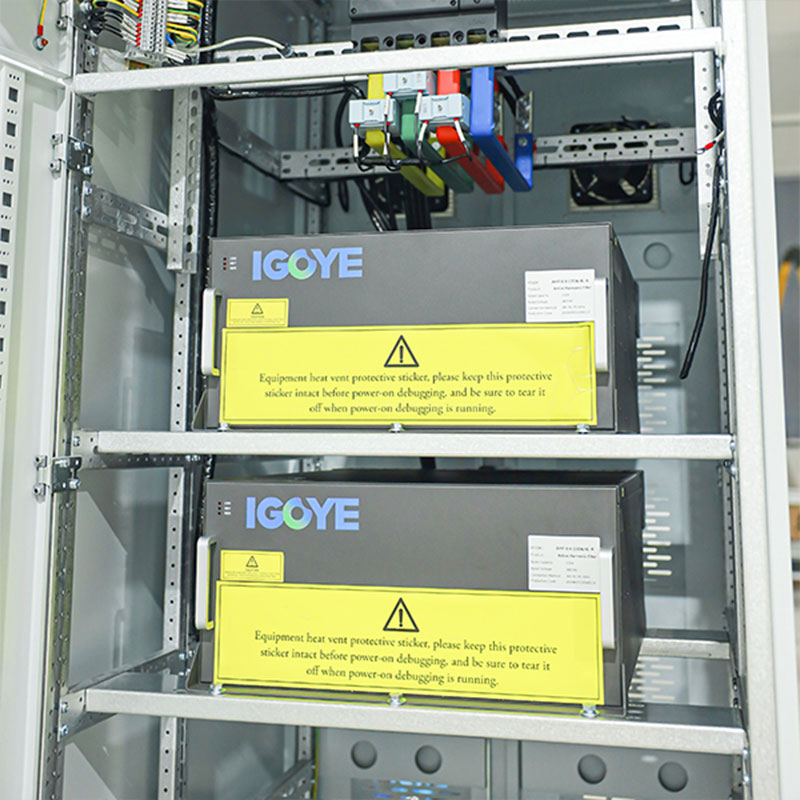

설치 방법	랙/벽 마운트				고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)				수신 라인
보호 수준	IP20

모델 및 사양 :

Three-phase three-wire Wall-mounted Static Var Generator

모델
모델 번호	보상 용량 (Kvar)	시스템 전압 (V)	치수 (dwh)	냉각 방법
Gy SVG-0.22-5K/2L-R/W.	5	220	220330160mm	강제 공기 냉각
Gy SVG-0.4-15K/4L-R/W.	15	380 ± 20%	46049089mm
Gy SVG-0.4-35K/4L-R/W.	35	380 ± 20%	46049089mm
Gy SVG-0.4-50K/4L-R/W.	50	380 ± 20%	500510190mm
Gy SVG-0.4-75K/4L-R/W.	75	380 ± 20%	500550240mm
Gy SVG-0.4-100K/4L-R/W.	100	380 ± 20%	500550240mm
Gy SVG-0.5-90K/4L-R/W.	90	500 ± 20%	495675275mm
Gy SVG-0.69-120K/4L-R/W.	120	690 ± 20%	495675275mm
