활성 고조파 필터의 기본 원리

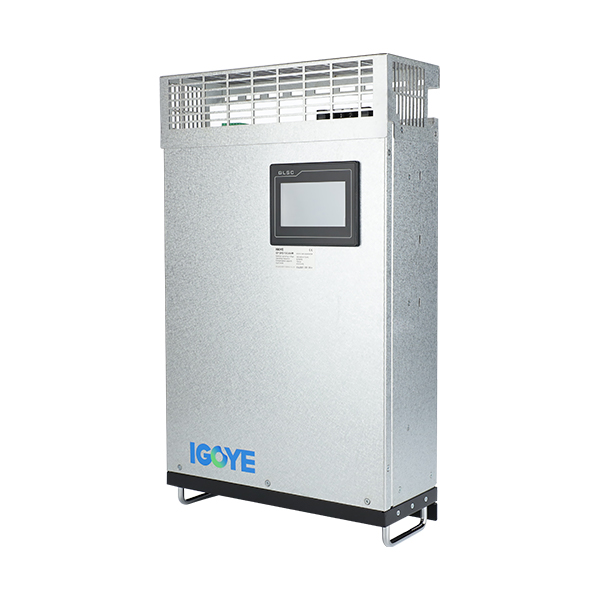

활성 고조파 필터고속 DSP 장치를 기반으로 한 최신 전력 전자 기술 및 디지털 신호 처리 기술로 만든 전력 고조파 제어를위한 새로운 특수 장비입니다. 전류 조작 회로 명령과 보상 전류 생성 회로의 두 가지 주요 부분으로 구성됩니다. 명령 전류 작동 회로는 실시간으로 전류를 모니터링하고, 아날로그 전류 신호를 디지털 신호로 변환하고, 신호 처리를 위해 고속 디지털 신호 프로세서 (DSP)로 전송하고, 기본파와 하모닉을 분리하며, 보상 전류 회로를 PWM (Palse Width Modulation)의 형태로 보상 전류 회로로 보상으로 보상 전류 변형으로 보상합니다. 그리드 고조파 전류와 동일한 진폭과 반대 극성은 그리드에 주입하여 고조파 전류를 보상하거나 상쇄하며 전력 조화를 적극적으로 제거합니다.

기술적 장점 : 녹색

효율성은 97.2%에 이르며, 이는 95%의 효율로 활성 필터에 비해 매년 약 6,500kWh의 전기를 절약합니다.

더 높은 효율 토폴로지 향상된 제어 알고리즘

정확한 모델을 기반으로 한 열 설계 및 구조 최적화

소형화

볼륨은 유사한 주류 브랜드의 1/6에 불과하며 공간을 덜 차지합니다.

다양한 작업 조건, 설치 혁신, 벽 마운트 또는 랙 장착 설치에 적응할 수 있습니다. 원자재를 적게 사용하고 환경을 보호합니다.

지능적인

지정된 고조파 조정 가능한 유도 성 및 용량 성 반응 전력 보상 시스템 불균형 부하 자동 감지, 시스템 공명 전체 기능 모니터링 시스템 억제

모듈성

N+1 중복성은 시스템 신뢰성을 크게 향상시킵니다. 생산 라인, 더 나은 품질 보증. 시스템의 단일 실패 지점을 줄입니다. 다른 작업 조건에 적응하기위한 유연한 병렬 연결.

기능적 특성

2 ~ 50 번째 고조파를 동시에 걸러 내거나 보상을 위해 2 ~ 50 번째 고조파를 선택하십시오. 응답 시간은 300μ 미만입니다

3DSP+CPLD 전체 디지털 제어 방법 및 국제적으로 유명한 브랜드 고속 IGBT, 폐쇄 루프 제어, 정확한 고조파 필터링 사용
