벽 마운트 고급 정적 var 생성기

Geya는 주요 중국 벽 장착 고급 정적 Var Generator Manufacturer입니다. 디지털 제어를 사용하고 빠른 응답 (<10ms)을 제공하며 불균형을 수정하며 발전기를 향상시킵니다. 주거, 산업 및 재생 가능 에너지 응용에 이상적입니다.

문의 보내기

제품 설명

Advance Static Var Generator : GY ASVG 시리즈는 동적 반응 전력 보상을위한 고급 솔루션입니다. 이 벽에 장착 된 ASVG는 그리드와 병렬로 연결된 전압 유형 인버터를 사용하여 정확하고 빠른 반응성 전력 제어를 가능하게합니다. DSP+CPLD 디지털 코어, 3 단계 토폴로지 및 고급 알고리즘은 정확한 보상을 보장하여 3 단계 불균형을 해결하고 발전 인력을 향상시킵니다. 응답 시간이 10ms 미만인 경우 변동하는 부하가있는 응용 프로그램에 이상적입니다. 주거, 산업 및 재생 가능 에너지 응용에 적합합니다.

모델 설명 :

Gy	ASVG	0.4	50k	/	4L	W
엔터프라이즈 코드	정적 var 생성기를 조정하십시오	전압 레벨 0.22 : 220V 0.4 : 380V ± 20% 0.5 : 500V ± 20% 0.69 : 690V ± 20%	정격 용량 (Kvar) 5/15/35/50/75/100kvar		2L : 단일 상 3L : 3 상 3 와이어 4L : 3 상 4 와이어	W : 벽에 장착 된

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 반응 전력 감지 알고리즘 및 PWM 제어 전략을 사용하여 반응 전력의 역동적이고 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하고 작은 공간을 차지하며 유지 관리가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 귀납적 반응 전력과 용량 성 반응 전력에 대한 전체 범위의 동적 보상을 수행하고 동시에 3 단계 불균형 문제를 해결하십시오.
● 부하에 대한 동적 응답 속도는 밀리 초 수준에 있으며, 이는 충격 하중의 반응성 전력에 대한 동적이고 정확한 보상을 달성 할 수 있습니다.

응용 프로그램 :

Advance 정적 VAR 발전기는 주거용 전력 유통 시스템, 배수 및 하수 처리 산업, 분산 광전지 산업, 화학 산업, 화학 섬유 및 석유 산업, 야금, 파운드리 및 시멘트 산업, 석탄 및 광업 산업, 자동차 제조 산업 등에 적합합니다.

Wall-mounted Advanced Static Var Generator

기술 매개 변수 :

	220V 시리즈	380V 시리즈		500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
정격 보상 용량	5kvar	15/35/50/75/100kvar		90kvar		120kvar
그리드 구조	l/n	3P3W/3P4W
병렬로 연결된 단위 수	ulimited
전반적인 기계 효율성	≥97%
온 오프 주파수	32kHz	16kHz		12.8kHz		12.8kHz
기능 선택	반응력	반응성 포수 er 반응성+불균형
반응 전력 보상률	≥99%	> 95%
전체 응답 시간	<10ms
소음	≤60dB	≤60dB		≤65dB		≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등		오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 샷 회로 보호 등
설치 방법	랙/벽 마운트				고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)				수신 라인
보호 수준	IP20

모델 및 사양 :

Wall-mounted Advanced Static Var Generator

모델

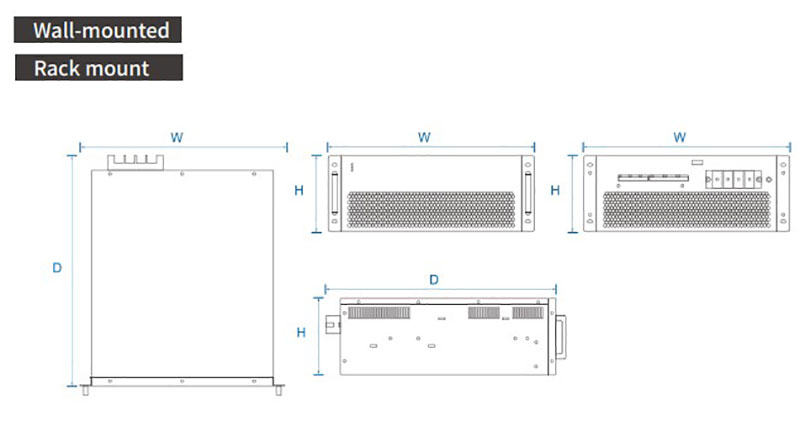

모델 번호	보상 용량 (Kvar)	시스템 전압 (V)	치수 (dwh)	냉각 방법
Gy ASVG-0.22-5K/2L-R/W.	5	220	220330160mm	강제 공기 냉각
Gy ASVG-0.4-15K/4L-R/W.	15	380 ± 20%	46052089mm
Gy ASVG-0.4-35K/4L-R/W.	35	380 ± 20%	46052089mm
Gy ASVG-0.4-50K/4L-R/W.	50	380 ± 20%	500540190mm
Gy ASVG-0.4-75K/4L-R/W.	75	380 ± 20%	500580240mm
Gy ASVG-0.4-100K/4L-R/W.	100	380 ± 20%	500580240mm
Gy ASVG-0.5-90K/4L-R/W.	90	500 ± 20%	495675275mm
Gy ASVG-0.69-120K/4L-R/W.	120	690 ± 20%	495675275mm
