500V 랙 마운트 액티브 고조파 필터

신뢰할 수있는 500V 랙 마운트 액티브 하모닉 필터를 찾고 계십니까? Geya는 빠르게 진행되는 산업의 요구를 충족 시키도록 설계된 도매 가격으로 고품질 솔루션을 제공합니다. 필터는 최적의 성능과 효율성을 보장합니다. 자세한 내용을 보려면 지금 문의하고 공장에서 직접 최선을 다하십시오!

문의 보내기

제품 설명

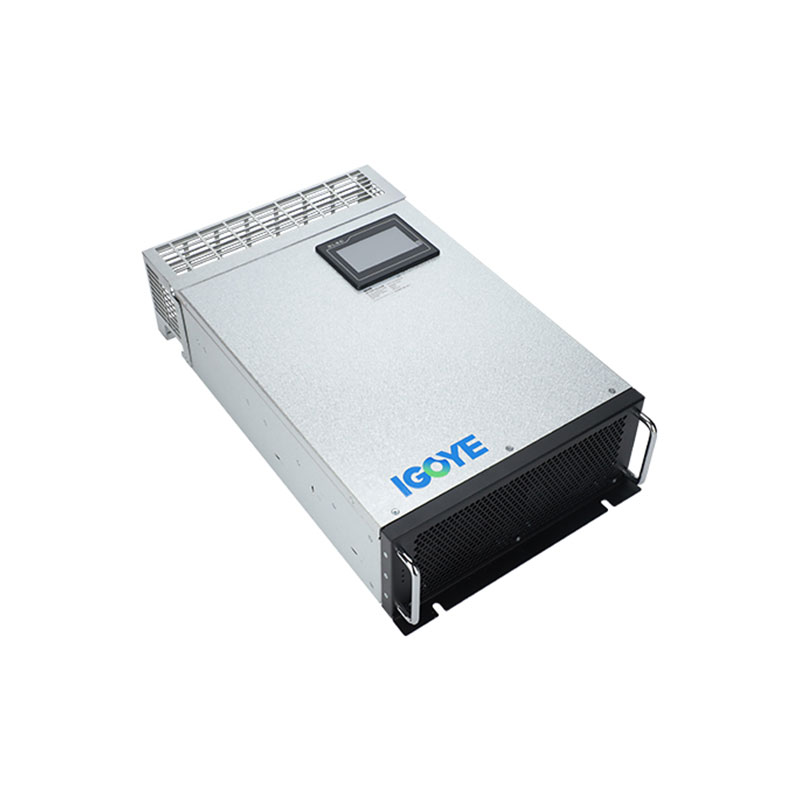

500V 랙 마운트 활성 고조파 필터 (AHF)는 500V (± 20%) 3 상 4 와이어 (3P4W) 및 3 상 3 와이어 (3P3W) 전력 시스템의 고조파 완화를위한 강력한 솔루션을 제공합니다. 이 랙 장착 유닛은 고급 DSP+CPLD 디지털 컨트롤과 50 번째 고조파의 정확한 고조파 전류 보상을 위해 3 단계 토폴로지를 사용합니다. 모듈 식 설계는 병렬 연결을 통해 확장 성을 용이하게하여 유지 보수를 단순화하면서 더 높은 용량을 가능하게합니다. 100A 등급의 전류 모델은 고전압 응용 분야에서 고조파 왜곡을 효과적으로 다룹니다. 강제 공기 냉각은 안정적인 장기 작동을 보장합니다. 500V 랙 마운트 액티브 하모닉 필터는 까다로운 산업 환경에 대한 뛰어난 전력 품질 관리를 제공합니다.

모델 설명 :

Gy	AHF	0.5	100A	/	4L	R
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.5 : 500V ± 20%	정격 용량 밸런스 (Kvar) 100a		3L : 3 상 3 와이어 4L : 3 상 4 와이어	R : 랙 마운트

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 고조파 탐지 알고리즘 및 PWM 제어 전략을 사용하여 고조파 전류의 정확한 보상을 달성합니다.

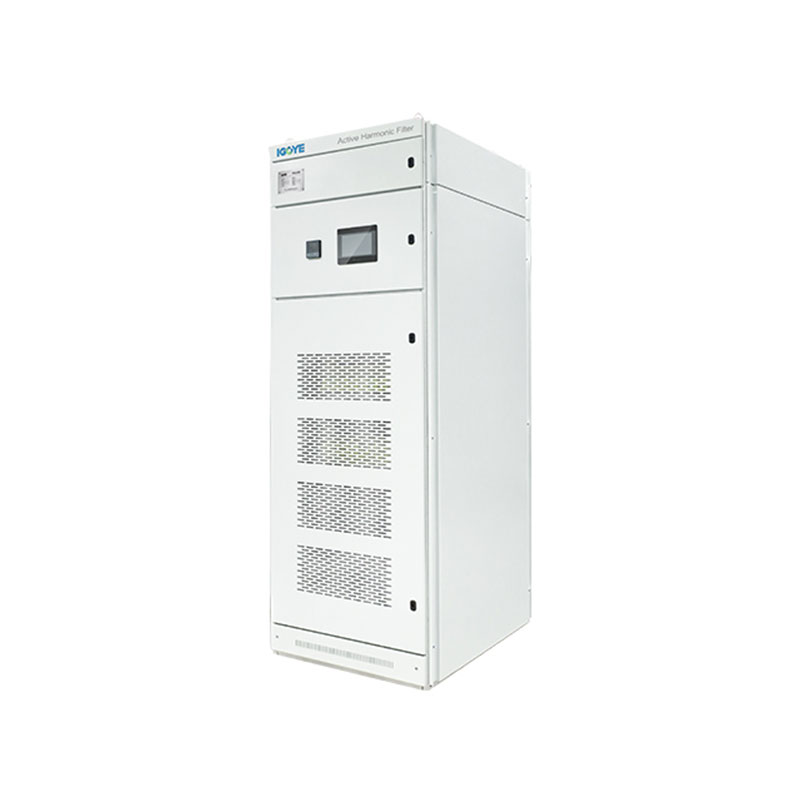

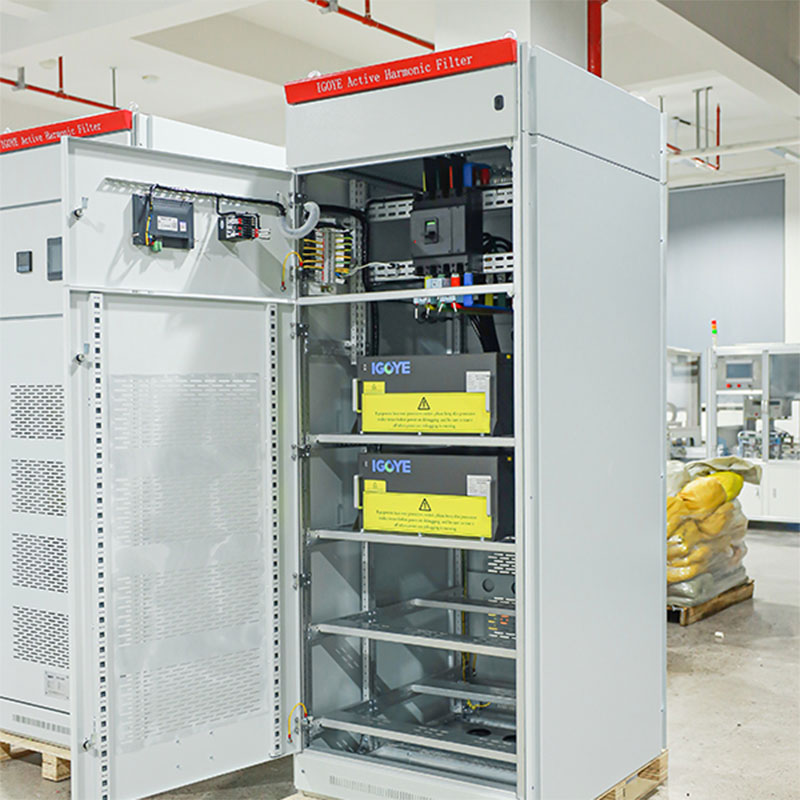

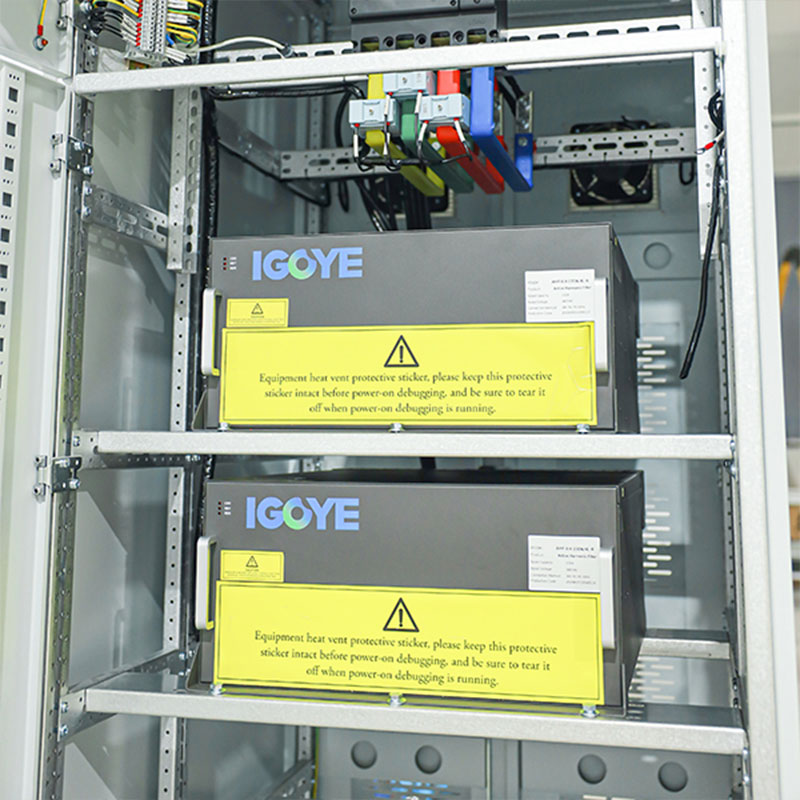

● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하면 공간이 거의없고 유지하기가 쉽습니다.

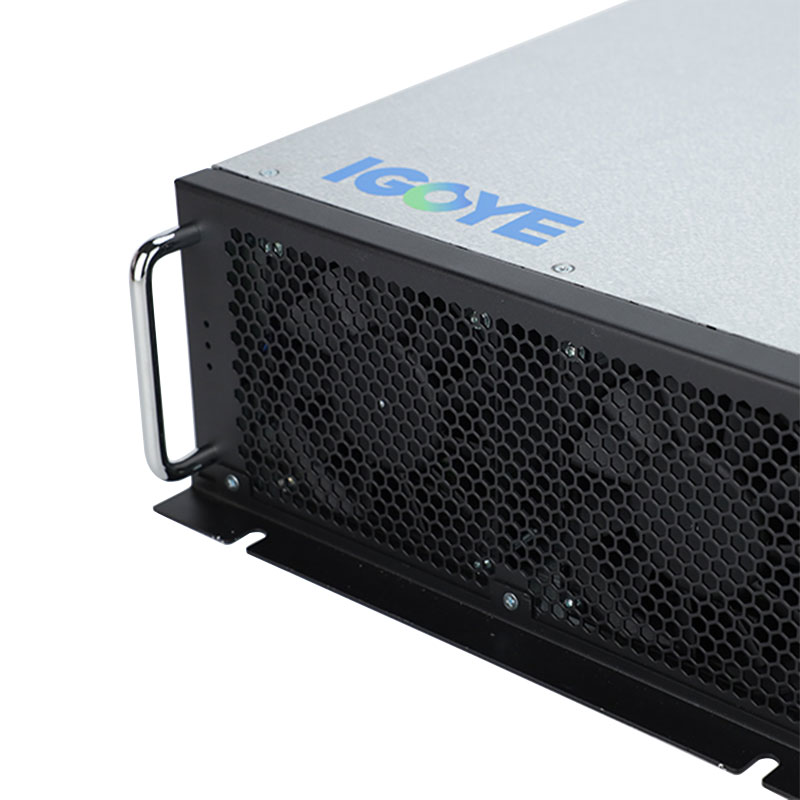

● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 고조파의 광범위한 고조파에서 고조파를 필터링하고 동시에 3 단계 불균형 문제를 해결할 수 있습니다.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 전류 필터링 속도가 95%로 높을 수 있습니다. 장비의 장기 안정적인 작동을 위해 100% 전류 제한 출력을 설정하십시오.

응용 프로그램 :

500V 랙 마운트 활성 고조파 필터는 다양한 고전압 응용 분야에서 전력 품질 및 장비 신뢰성을 유지하는 데 필수적입니다.

● 중공업:요구하는 산업 환경에서 큰 모터, VFD 및 기타 비선형 부하에 의해 생성 된 고조파를 완화합니다.
● 재생 가능한 에너지 시스템 :고전압 그리드에 연결된 태양열 및 풍력 발전 단지의 전력 출력 안정화.
● 석유 및 가스 :고전압 전력 분배 시스템에서 중요한 장비의 안정적인 작동을 보장합니다.
● 채굴 작업 :가혹한 환경에서 민감한 전자 장비를 보호하고 전력 품질을 유지합니다.

500V 랙 마운트 활성 고조파 필터는 고전압 전력 시스템에 고급 고조파 완화를 제공하여 안정성과 신뢰성을 보장합니다.

500V Rack Mount Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
단위 수 병렬로 연결되었습니다	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응력 보상률	≥95%	> 92%
중립 필터링 능력		중성선 필터링 기능은 위상 필터링 기능의 3 배입니다.
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 단락 보호 등

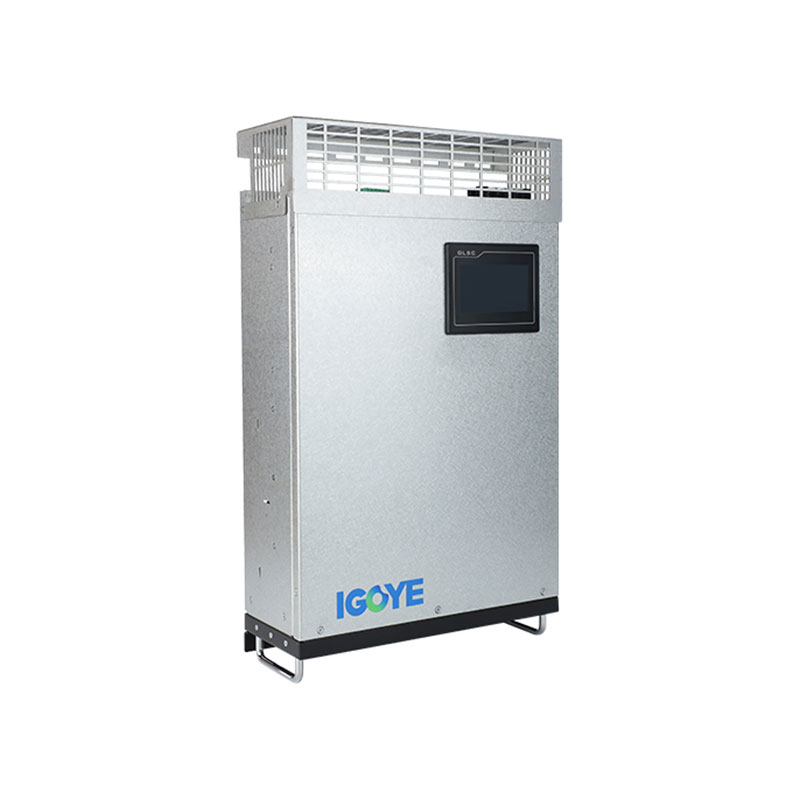

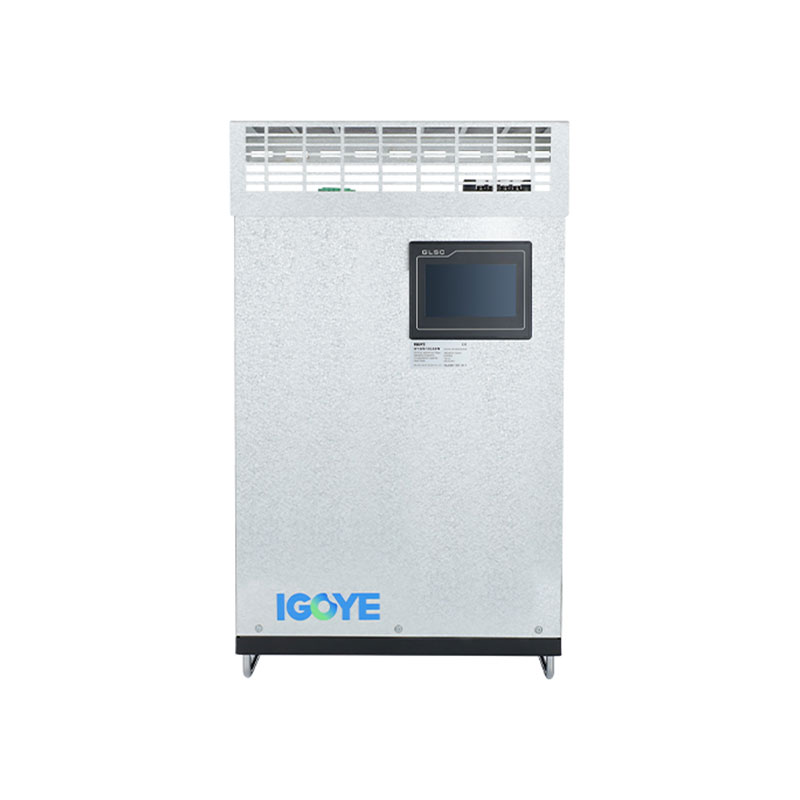

설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

500V Rack Mount Active Harmonic Filter

모델
모델 번호	정격 전류 (a)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.22-25A/2L-R/W.	25	220	220330160mm	강제 공기 냉각
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275mm
