3 상 3 와이어 랙 마운트 활성 고조파 필터

고성능 및 에너지 효율을 위해 설계된 3 상 3 와이어 랙 마운트 액티브 하모닉 필터에 대한 가격을 얻으십시오. GEYA는 다양한 응용 분야에 이상적 인 전력 품질 향상을위한 중국의 비용 효율적인 솔루션을 제공합니다. 자세한 내용과 최상의 거래를 확보하려면 저희에게 연락하십시오!

문의 보내기

제품 설명

3 단계 3 와이어 랙 마운트 액티브 하모닉 필터 (AHF)가 제공합니다. 3 상 전력 시스템에 대한 고급 고조파 완화. 고용 a DSP+CPLD 디지털 제어 코어 및 정교한 알고리즘 랙 장착 AHF는 50 일까지 고조파 전류를 효과적으로 중화시킵니다. 주문하다. 모듈 식 설계는 확장 성과 유지 보수의 용이성을 보장합니다. 사용 가능 다양한 전류 등급 (25A ~ 150A) 및 전압 레벨 (220V ~ 690V)에서 AHF는 유연한 구성 옵션을 제공합니다. 강제 공기 냉각 안정적인 운영을 보장합니다. 이 3 단계 3 와이어 랙 마운트가 활성화됩니다 고조파 필터는 전력 품질과 시스템 안정성을 향상시킵니다.

모델 설명 :

Gy	AHF	0.4	50a	/	3L	R
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.22 : 220V 0.4 : 380V ± 20% 0.5 : 500V ± 20% 0.69 : 690V ± 20%	정격 용량 밸런스 (Kvar) 25/50/75/100/150a		3L : 3 상 3 와이어	R : 랙 마운트

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술 사용 달성하기위한 고급 고조파 탐지 알고리즘 및 PWM 제어 전략 고조파 전류의 정확한 보상.
● 다중의 병렬 연결을 용이하게하는 모듈 식 설계 채택 모듈은 공간을 거의 차지하며 유지하기가 쉽습니다.
● 독립 공기 덕트 및 독립 창고의 구조 설계 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 광범위한 고조파에서 고조파를 필터링 할 수 있습니다. 고조파, 동시에 3 단계 불균형 문제를 해결하십시오.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 현재 필터링 속도는 95%로 높을 수 있습니다. 100% 전류 제한을 설정합니다 장기의 장기 안정적인 작동을 보장하기위한 출력.

응용 프로그램 :

3 단계 3 와이어 랙 마운트 활성 고조파 필터는 다양한 부문에서 깨끗한 전력 보장 :

● 산업 자동화 :성능 향상 고조파 왜곡을 줄임으로써 3 상 장비의 수명.
● 재생 가능한 에너지 시스템 :재생 에너지 통합 고조파 전류를 완화하여 그리드에 원활하게 소스를 소스합니다.
● 석유 및 가스 산업 :중요성을위한 안정적인 힘을 제공합니다 가혹한 환경에서의 운영, 효율성과 안전성 향상.
● 제조 공장 :고조파 간섭을 최소화합니다 복잡한 제조 공정으로 일관된 제품 품질을 보장합니다.

3 단계 3 와이어 랙 마운트 활성 고조전 필터는 강력하고 3 상을 요구하기위한 적응성 고조파 완화 솔루션 응용 프로그램.

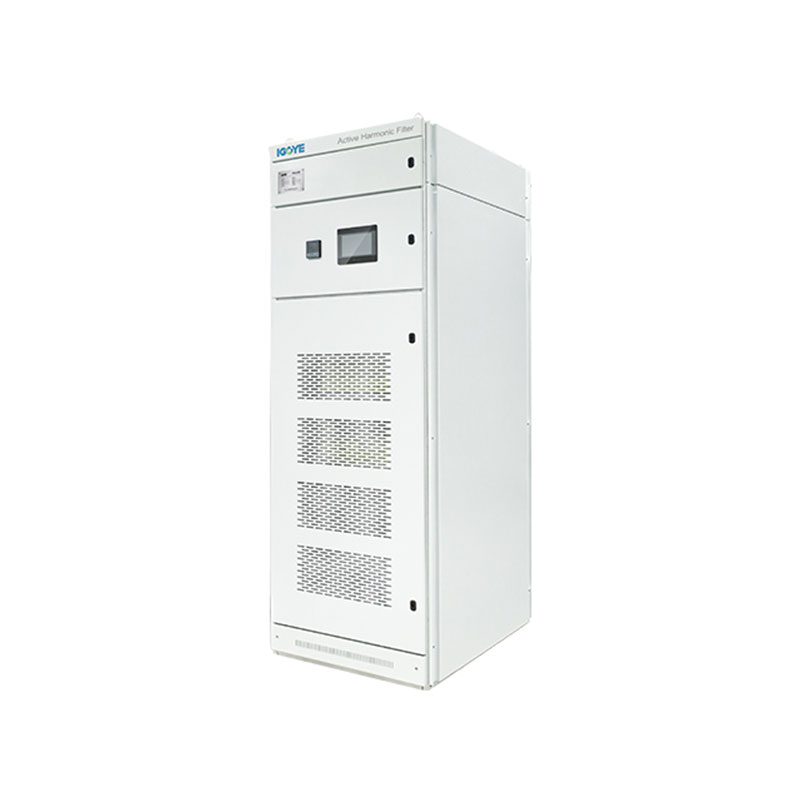

Three-phase three-wire Rack Mount Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월간 일 때 표면에 응축이 없습니다 최소 온도는 25 °입니다
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
단위 수 병렬로 연결되었습니다	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응력 보상률	≥95%	> 92%
중립 필터링 능력		중성선 필터링 기능은 위상보다 3 배입니다. 필터링 기능
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	과부하, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 과개 평가, 빈도 이상 보호 등	과부하, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 과도, 주파수 이상, 단락 보호 등
설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

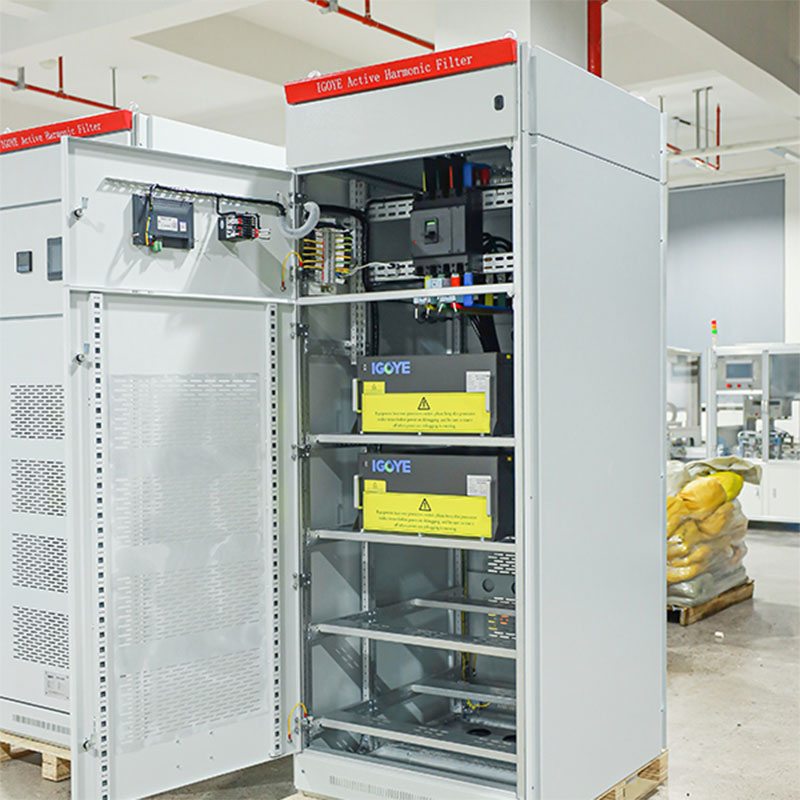

Three-phase three-wire Rack Mount Active Harmonic Filter

모델
모델 번호	정격 전류 (a)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.22-25A/2L-R/W.	25	220	220330160mm	강제 공기 냉각
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275mm
