690V 랙 마운트 활성 고조파 필터

690V 랙 마운트 액티브 하모닉 필터를 찾고 계십니까? Geya는 고성능 및 신뢰성을 갖춘 최고 품질의 솔루션을 제공합니다. 귀하의 요구에 맞게 포괄적 인 견적을 받고 시스템의 효율성을 향상시킵니다. 최상의 가격과 우수한 애프터 송금 지원을 받으려면 지금 문의하십시오. 오늘 생산성을 높이기 위해 빨리 행동하십시오!

문의 보내기

제품 설명

690V 랙 마운트 활성 고조파 필터 (AHF)는 고전압 (690V ± 20%) 3 상 전력 시스템에 대한 고급 고조파 완화를 제공합니다. 이 랙 장착 장치는 50 번째 고조파까지의 정확한 고조파 보상을 위해 DSP+CPLD 디지털 제어 코어와 3 단계 토폴로지를 사용합니다. 100A 등급의 전류 용량을 사용하면 고조파 왜곡과 3 상 불균형을 효과적으로 해결합니다. 모듈 식 설계는 용량 증가 및 단순화 된 유지 보수를위한 병렬 연결을 지원합니다. 강제 공기 냉각은 안정적인 작동을 보장합니다. 690V 랙 마운트 액티브 하모닉 필터는 까다로운 산업 환경을위한 강력한 전력 품질 관리를 제공합니다.

모델 설명 :

Gy	AHF	0.69	100A	/	4L	R
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.69 : 690V ± 20%	정격 용량 밸런스 (Kvar) 100a		3L : 3 상 3 와이어 4L : 3 상 4 와이어	R : 랙 마운트

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 고조파 탐지 알고리즘 및 PWM 제어 전략을 사용하여 고조파 전류의 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하면 공간이 거의없고 유지하기가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 고조파의 광범위한 고조파에서 고조파를 필터링하고 동시에 3 단계 불균형 문제를 해결할 수 있습니다.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 전류 필터링 속도가 95%로 높을 수 있습니다. 장비의 장기 안정적인 작동을 위해 100% 전류 제한 출력을 설정하십시오.

응용 프로그램 :

690V 랙 마운트 활성 고조파 필터는 고전압 전력 시스템에서 전력 품질 및 장비 성능을 유지하는 데 중요합니다.

● 중공업 응용 분야 :고전압 시스템에서 대규모 가변 주파수 드라이브 (VFD), 정류기 및 기타 비선형 하중에 의해 생성 된 조화를 완화합니다.
● 채굴 및 석유 및 가스 :고전압 전력 분포가있는 가혹한 환경에서 중요한 장비의 안정적인 작동을 보장합니다.
● 재생 가능한 에너지 통합 :그리드에 연결된 고전압 재생 가능 에너지 원의 전력을 안정화합니다.
● 데이터 센터 및 중요한 인프라 :고전압 데이터 센터 환경에서 민감한 장비를 보호하고 전력 품질을 유지합니다.

690V 랙 마운트 활성 고조파 필터는 고전압 응용 분야에서 전력 품질 향상을위한 효과적인 고조파 완화를 제공합니다.

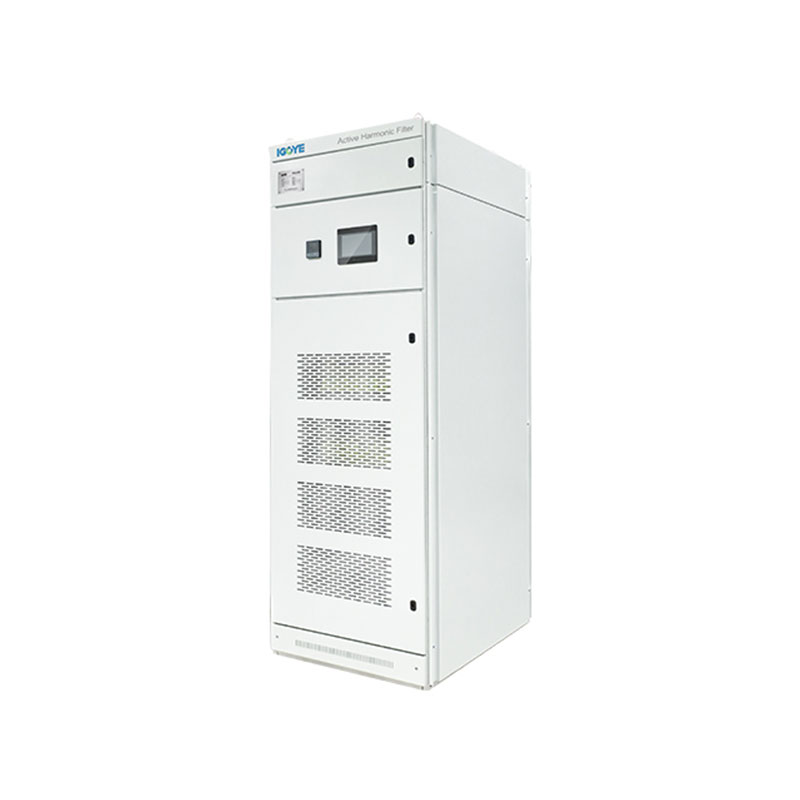

690V Rack Mount Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
단위 수 병렬로 연결되었습니다	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응력 보상률	≥95%	> 92%
중립 필터링 능력		중성선 필터링 기능은 위상 필터링 기능의 3 배입니다.
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 단락 보호 등
설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

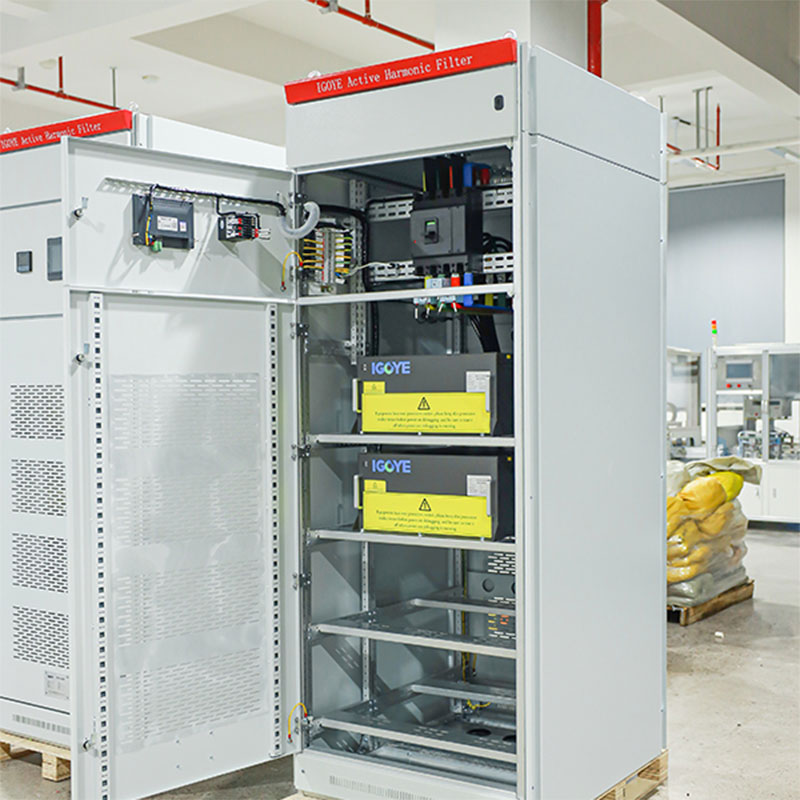

690V Rack Mount Active Harmonic Filter

모델 번호	정격 전류 (a)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.22-25A/2L-R/W.	25	220	220330160mm	강제 공기 냉각
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275mm
