랙 장착 능동형 고조파 필터는 어떻게 전력 품질을 향상합니까?

기사 요약

현대 전기 시스템에서는 고조파 왜곡으로 인해 비효율성, 원치 않는 열 및 운영 위험이 발생합니다. 에이랙 마운트 능동형 고조파 필터실시간으로 고조파를 감지하고 완화하여 타겟 솔루션을 제공합니다. 이 문서에서는 이러한 필터의 기능, 랙 환경에서 작동하는 방식, 이점, 설치 고려 사항, 성능 지표에 대해 설명하고 시설 전체의 전력 품질을 개선하기 위한 정보에 근거한 결정을 내리는 데 도움이 되는 자주 묻는 질문에 대한 답변을 제공합니다.

목차

• 고조파 왜곡 개요
• 랙 마운트 능동형 고조파 필터란 무엇입니까?
• 능동형 고조파 필터의 작동 방식
• 랙 시스템의 주요 이점
• 선택 및 설치 체크리스트
• 성능 측정항목 설명
• 자주 묻는 질문
• 결론

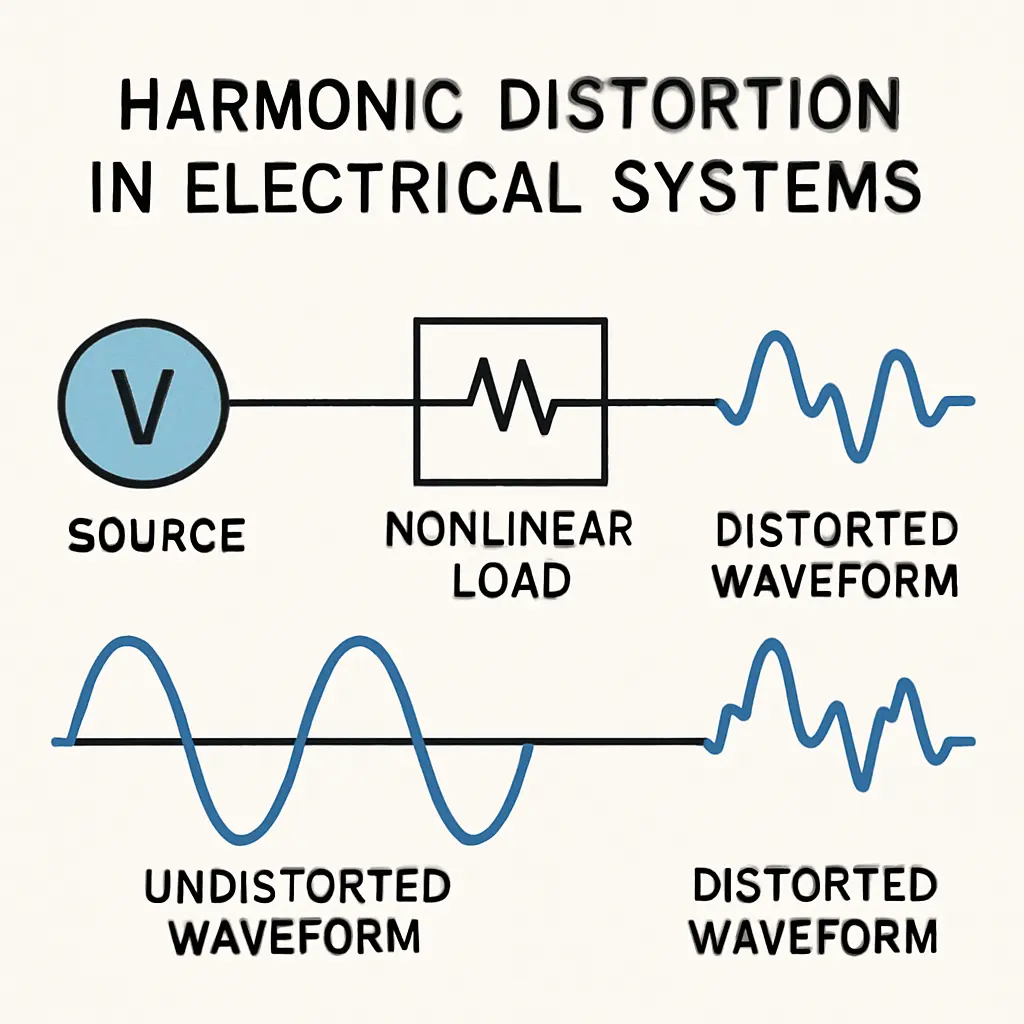

고조파 왜곡 개요

고조파 왜곡은 비선형 장치가 부드러운 사인파가 아닌 갑작스러운 펄스로 전류를 끌어올 때 전기 시스템에 발생하는 파형 불규칙성을 나타냅니다. 일반적인 소스에는 가변 주파수 드라이브, 정류기, 서버 전원 공급 장치 및 데이터 센터 및 산업용 제어 랙에 표준으로 사용되는 기타 최신 장비가 포함됩니다.

이러한 왜곡은 전력 품질에 영향을 미치고 과열, 장비 스트레스, 비효율성 및 조기 고장을 초래할 수 있습니다. 그 결과 시스템 성능이 저하될 뿐만 아니라 유지 관리 및 유틸리티 비용도 증가합니다.

랙 마운트 능동형 고조파 필터란 무엇입니까?

랙 장착 능동형 고조파 필터는 표준 19" 또는 23" 장비 랙 내에 설치되도록 설계된 소형 고성능 장치입니다. 지속적으로 전류를 모니터링하고 보상 전류를 주입하여 고조파 왜곡을 방지합니다. 특정 고조파에 맞게 조정된 고정 구성 요소를 사용하는 수동 필터와 달리 능동 필터는 변화하는 부하 조건에 맞게 동적으로 조정됩니다.

이 장치는 데이터 센터, 통신 허브 및 산업용 제어 패널과 같이 공간이 제한적이고 전력 품질 요구가 높은 환경에 특히 적합합니다.

능동형 고조파 필터의 작동 방식

능동형 고조파 필터는 실시간 제어 루프 원리에 따라 작동합니다. 이는 총 전류 파형을 측정하고, 고조파 성분을 분리하고, 역신호를 생성하여 원치 않는 주파수를 중화합니다. 그 결과 부하에 대해 더 깨끗하고 이상적인 사인파 출력이 생성됩니다.

랙 시스템의 주요 이점

다음은 랙 마운트 능동형 고조파 필터를 전기 인프라에 통합하여 얻을 수 있는 주요 이점입니다.

• 향상된 전력 품질: 총 고조파 왜곡(THD)을 낮추어 전압과 전류를 안정화합니다.
• 장비 스트레스 감소: 변압기, 케이블, 중요 부하의 과열을 최소화합니다.
• 향상된 시스템 안정성: 잘못된 트립과 예상치 못한 시스템 가동 중단을 방지하는 데 도움이 됩니다.
• 에너지 효율성: 비생산적인 전력 사용량을 줄이고 전기 손실을 줄입니다.
• 공간 절약: 랙 장착형 설계로 바닥 공간을 절약하고 기존 인프라와 쉽게 통합됩니다.

선택 및 설치 체크리스트

올바른 필터를 선택하고 적절한 설치를 보장하는 것이 전력 품질 업그레이드의 성공 여부를 결정합니다. 안내를 받으려면 아래 체크리스트를 사용하세요.

• 부하 프로필 평가: 일반 및 최대 부하 조건을 평가합니다.
• 고조파 레벨 측정: 기준선 비교를 위해 현재 THD 수준을 기록합니다.
• 필터 용량 일치: 필터링 용량이 예상 고조파 부하를 충족하거나 초과하는지 확인하십시오.
• 랙 공간 가용성: 호환되는 랙 장착 장치 높이(U 크기) 및 깊이 여유를 확인하십시오.
• 냉각 및 환기: 활성 전자 부품의 과열을 방지하기 위해 적절한 공기 흐름을 제공하십시오.
• 모니터링 시스템과의 통합: 원격 모니터링 및 알림을 위한 통신 호환성을 보장합니다.

성능 측정항목 설명

성능 데이터를 이해하면 필터 효율성을 평가하는 데 도움이 됩니다. 아래 표에는 엔지니어와 구매 전문가가 사용하는 일반적인 주요 지표가 나와 있습니다.

자주 묻는 질문

Q1: 랙 장착 능동형 고조파 필터는 변화에 얼마나 빨리 반응합니까?

A: 응답 시간은 모델과 부하에 따라 다르지만 최신 능동 필터는 밀리초 수준의 조정으로 작동하여 동적 조건에서 파형 품질을 유지합니다.

Q2: 이 필터는 3상 시스템에서 작동할 수 있습니까?

A: 예. 대부분의 랙 장착 능동형 고조파 필터는 산업 및 데이터 센터 응용 분야에서 흔히 볼 수 있는 3상 배전 회로용으로 설계되었습니다.

Q3: 설치하려면 시스템을 종료해야 합니까?

A: 일부 설치는 유지 관리 기간 중에 발생할 수 있지만 자격을 갖춘 전기 기술자는 적절하게 설계되면 중단을 최소화하면서 플러그인 또는 병렬 설치를 수행할 수 있습니다.

Q4: 어떤 유지관리가 필요합니까?

A: 일반적으로 주기적인 검사, 먼지 제거, 연결 무결성 확인만으로 충분합니다. 또한 많은 장치는 서비스가 권장될 때 경고를 제공합니다.

결론

랙 마운트 능동형 고조파 필터는 장비에 넓은 바닥 공간을 할당하지 않고 전력 품질을 크게 향상시키려는 시설을 위한 실용적인 솔루션입니다. 고조파 조건에 동적으로 조정함으로써 중요한 시스템을 보호하고 효율성을 향상시키며 민감한 전기 인프라가 있는 환경에서 운영 연속성을 지원합니다.

GEYA는 신뢰성과 성능을 위해 설계된 다양한 랙 마운트 능동형 고조파 필터를 제공합니다. 맞춤형 조언과 시스템 통합 지원을 원하시면,저희에게 연락주세요귀하의 특정 전력 품질 문제와 GEYA 솔루션이 어떻게 신뢰할 수 있고 효율적인 전기 운영을 달성하는 데 도움이 될 수 있는지 논의합니다.
