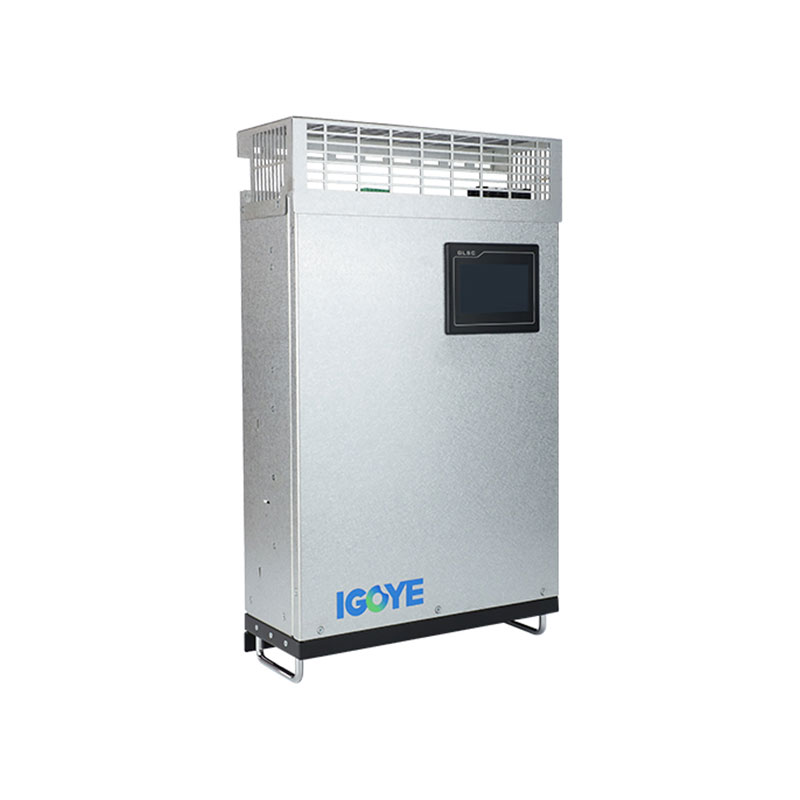

3 상 4 와이어 캐비닛 유형 활성 고조파 필터

중국의 3 상 4 와이어 캐비닛 유형 활성 고조파 필터는 시장에 진출한 최신 모델이었습니다. 디지털 제어를 사용하고 모듈 식 캐비닛 디자인을 보유하고 50 번째 고조파를 보상하여 불균형 및 중립선 고조파를 해결합니다. 데이터 센터, 병원 및 산업 시설에 이상적입니다. 귀하의 비즈니스 요구에 맞는 맞춤형 가격 제안을 받으려면 오늘 저희에게 연락하십시오!

문의 보내기

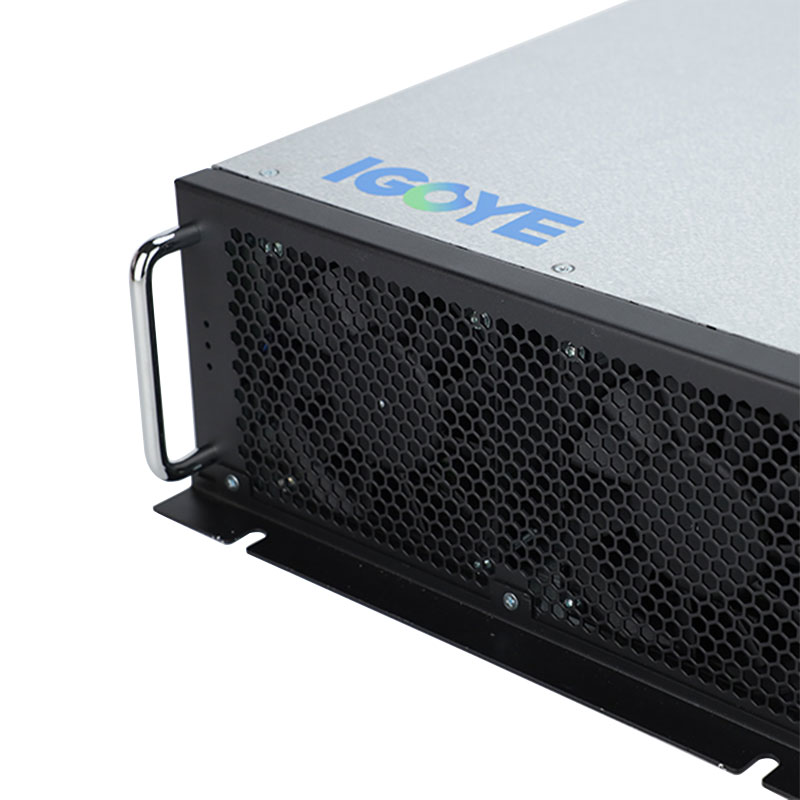

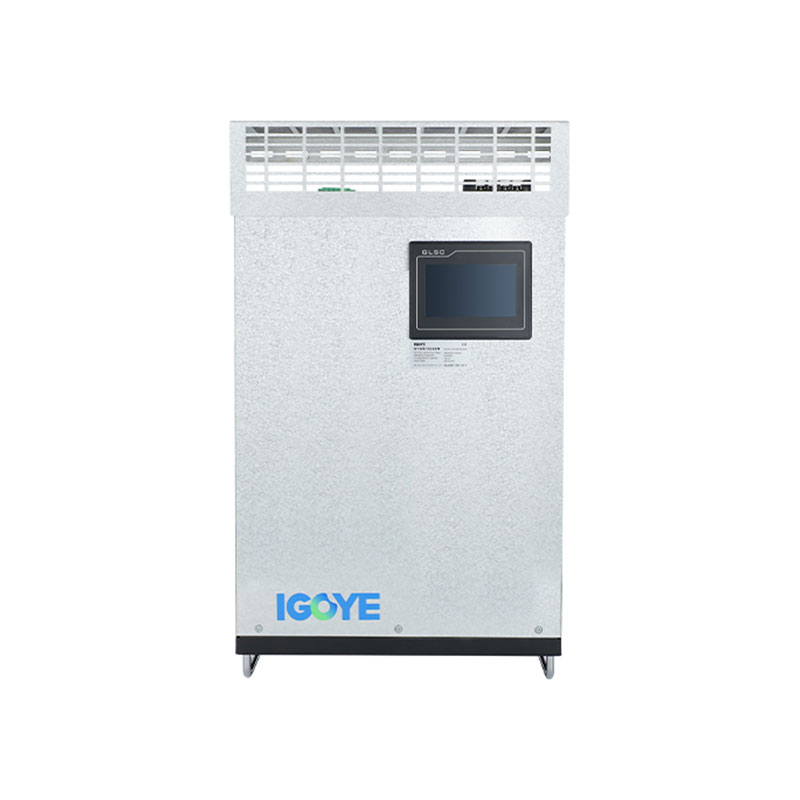

제품 설명

3 상 4 와이어 캐비닛 유형 활성 고조전 필터 (APF)는 4 와이어 전력 시스템에서 고조파 완화를위한 강력한 솔루션. DSP+CPLD 디지털 제어 및 3 단계 토폴로지 사용이 APF 50 번째 고조파까지 정확한 고조파 보상을 제공합니다. 3 상 불균형과 중립선 고조파. 모듈 식 디자인이 허용됩니다 병렬 연결을 통한 확장 용량의 경우. 강력한 수용 독립적 인 공기 덕트가있는 캐비닛, 3 상 4 와이어 캐비닛 유형 활성 고조파 필터는 까다로운 환경에서 안정적인 작동을 보장합니다. 다양한 전압 및 현재 등급으로 제공되는이 APF는 제공합니다. 포괄적 인 전력 품질 개선.

모델 설명 :

Gy	AHF	0.4	50a	/	4L	C
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.22 : 220V 0.4 : 380V ± 20% 0.5 : 500V ± 20% 0.69 : 690V ± 20%	정격 용량 밸런스 (Kvar) 25/50/75/100/150a		4L : 3 상 4 와이어	C : 캐비닛

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술 사용 달성하기위한 고급 고조파 탐지 알고리즘 및 PWM 제어 전략 고조파 전류의 정확한 보상.
● 다중의 병렬 연결을 용이하게하는 모듈 식 설계 채택 모듈은 공간을 거의 차지하며 유지하기가 쉽습니다.
● 독립 공기 덕트 및 독립 창고의 구조 설계 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 광범위한 고조파에서 고조파를 필터링 할 수 있습니다. 고조파, 동시에 3 단계 불균형 문제를 해결하십시오.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 현재 필터링 속도는 95%로 높을 수 있습니다. 100% 전류 제한을 설정합니다 장기의 장기 안정적인 작동을 보장하기위한 출력.

응용 프로그램 :

3 상 4 와이어 캐비닛 유형 활성 고조파 필터는 적용을 찾습니다 강화 된 전력 품질이 필요한 다양한 부문에서 :

● 데이터 센터 :민감한 장비를 보호합니다 고조파 전류 및 중립을 줄임으로써 작동 안정성을 유지합니다 라인 문제.
● 병원 :중요한 의료를위한 신뢰할 수있는 힘 보장 장비, 고조파 왜곡으로 인한 중단을 최소화합니다.
● 산업 시설 :전력 품질 향상 민감한 4 와이어 장비 및 공정, 효율성 증가 및 신뢰할 수 있음.
● 상업용 건물 :고조파 왜곡 감소 컴퓨터, 조명 및 HVAC 시스템을 포함한 다양한 하중.
● 재생 가능한 에너지 통합 :매끄러운 촉진 고조파를 해결함으로써 재생 가능한 에너지 원을 그리드에 통합 우려.

3 상 4 와이어 캐비닛 유형 활성 고조파 필터는 a를 제공한다 전력 품질 및 장비를 최적화하기위한 포괄적 인 솔루션 4 와이어 시스템의 성능.

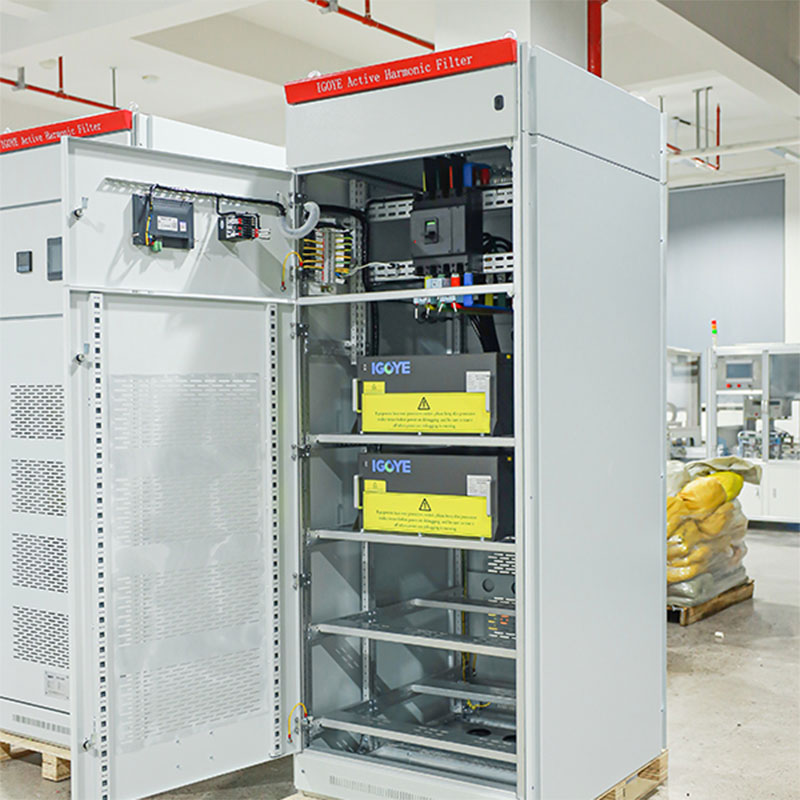

Three-phase Four-wire Cabinet-type Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월간 일 때 표면에 응축이 없습니다 최소 온도는 25 °입니다
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
단위 수 병렬로 연결되었습니다	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응력 보상률	≥95%	> 92%
중립 필터링 능력		중성선 필터링 기능은 위상보다 3 배입니다. 필터링 기능
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	과부하, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 과개 평가, 빈도 이상 보호 등	과부하, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 과도, 주파수 이상, 단락 보호 등

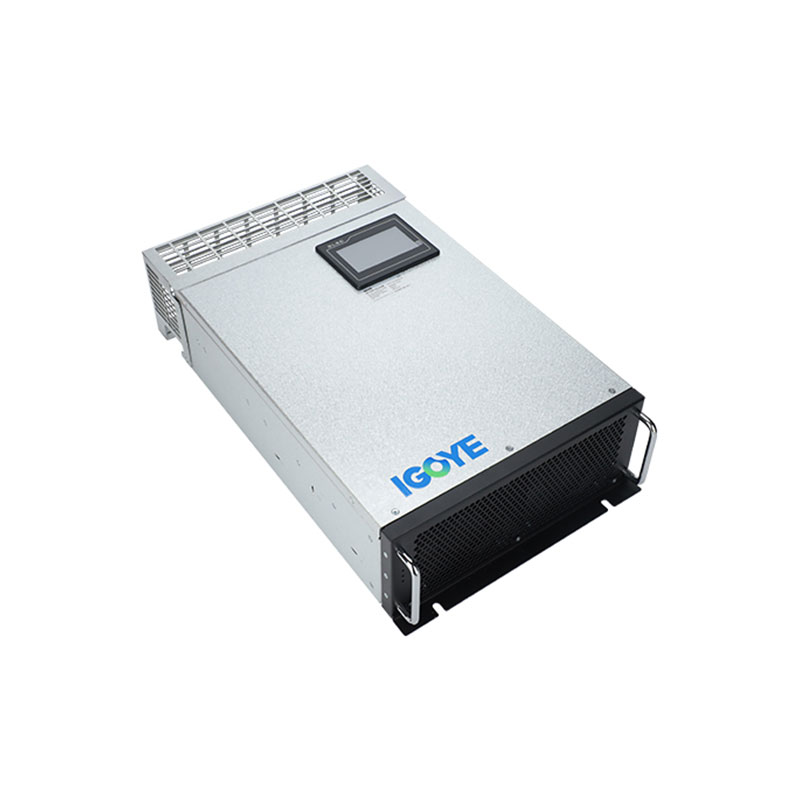

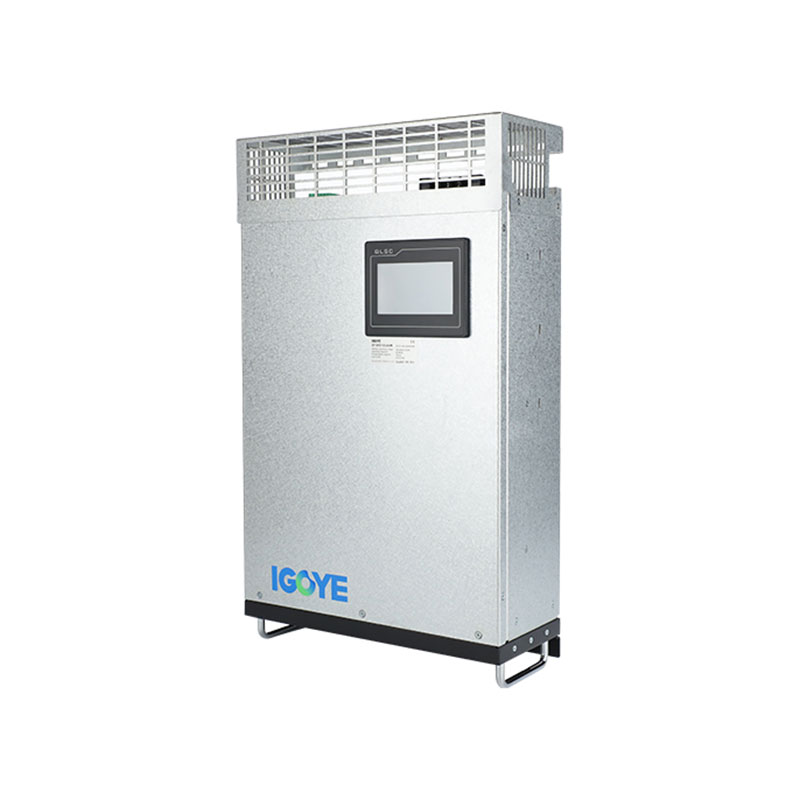

설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

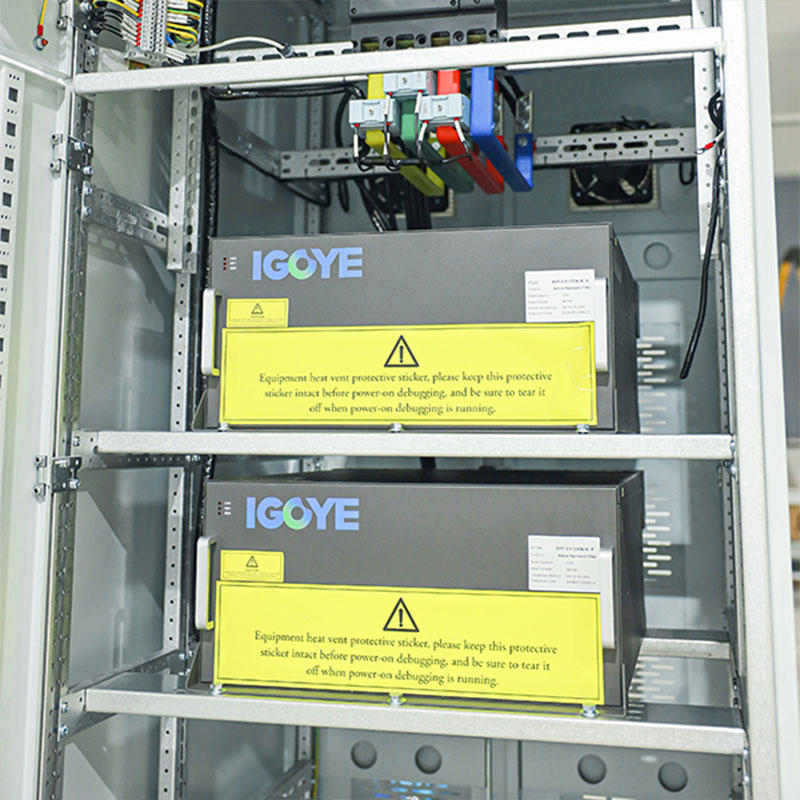

Three-phase Four-wire Cabinet-type Active Harmonic Filter

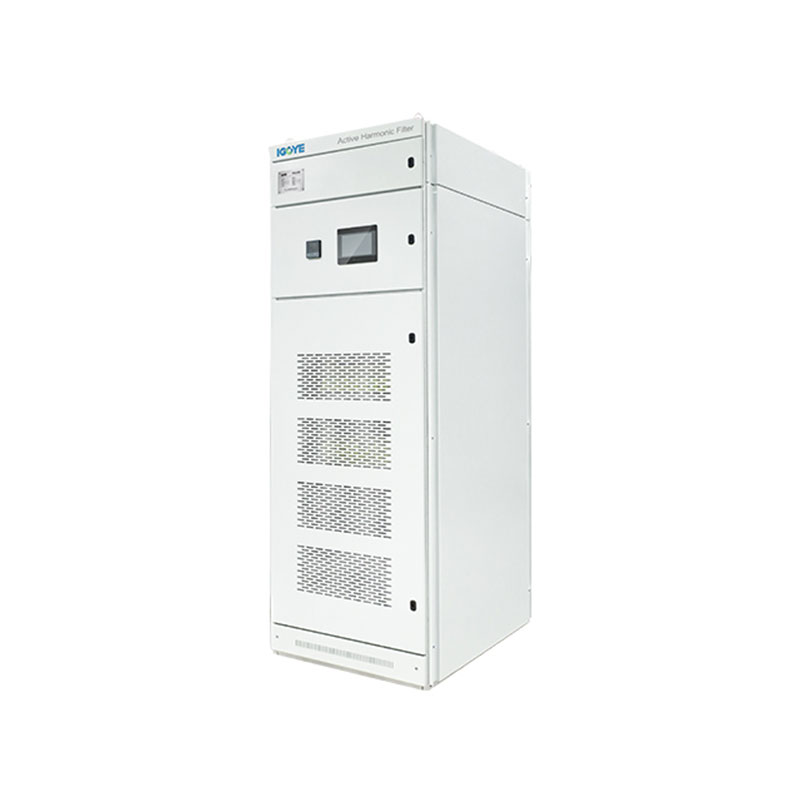

캐비닛 장치 모델
모델 번호	보상 용량 (Kvar)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.4-100A/4L-C	100	380 ± 20%	80010002200mm	강제 공기 냉각
GY APF-0.4-150A/4L-C	150	380 ± 20%	80010002200mm
GY APF-0.4-200A/4L-C	200	380 ± 20%	80010002200mm
GY APF-0.4-250A/4L-C	250	380 ± 20%	80010002200mm
GY APF-0.4-300A/4L-C	300	380 ± 20%	80010002200mm
GY APF-0.4-400A/4L-C	400	380 ± 20%	80010002200mm
GY APF-0.5-300A/4L-C	300	500 ± 20%	80010002200mm
GY APF-0.69-300A/4L-C	300	690 ± 20%	80010002200mm
