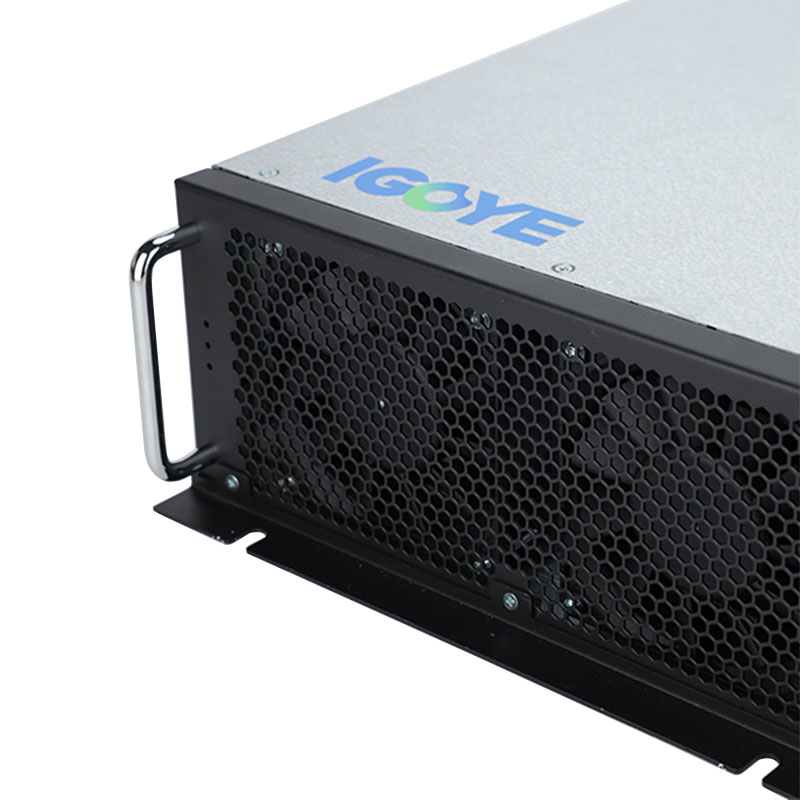

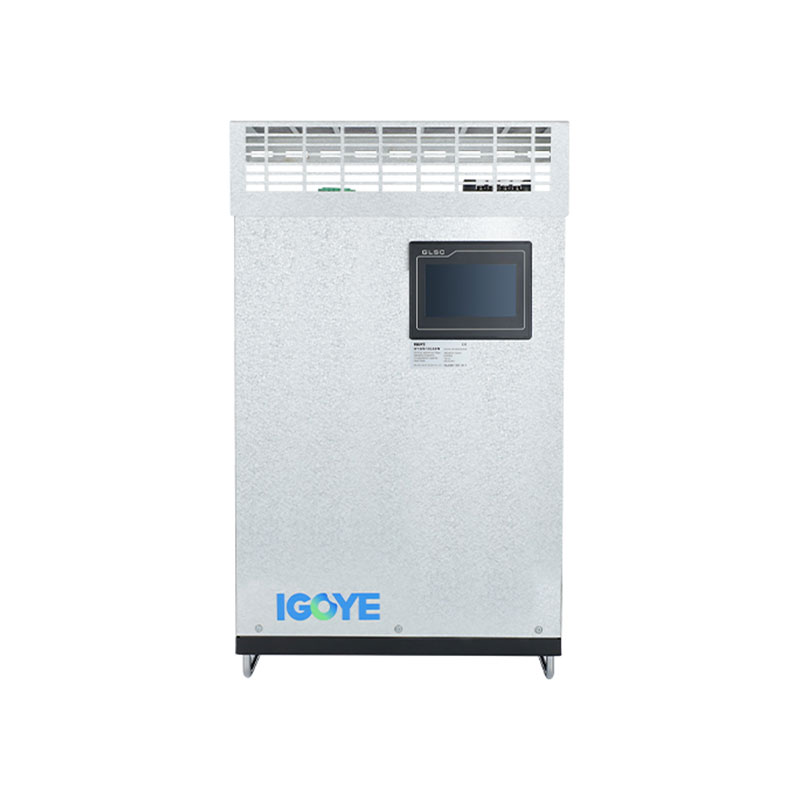

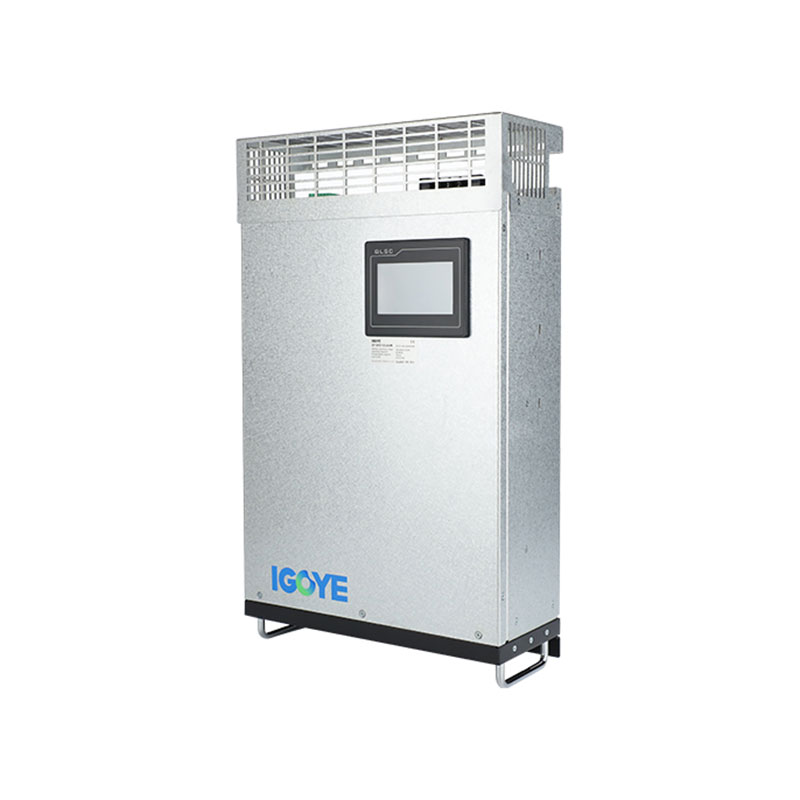

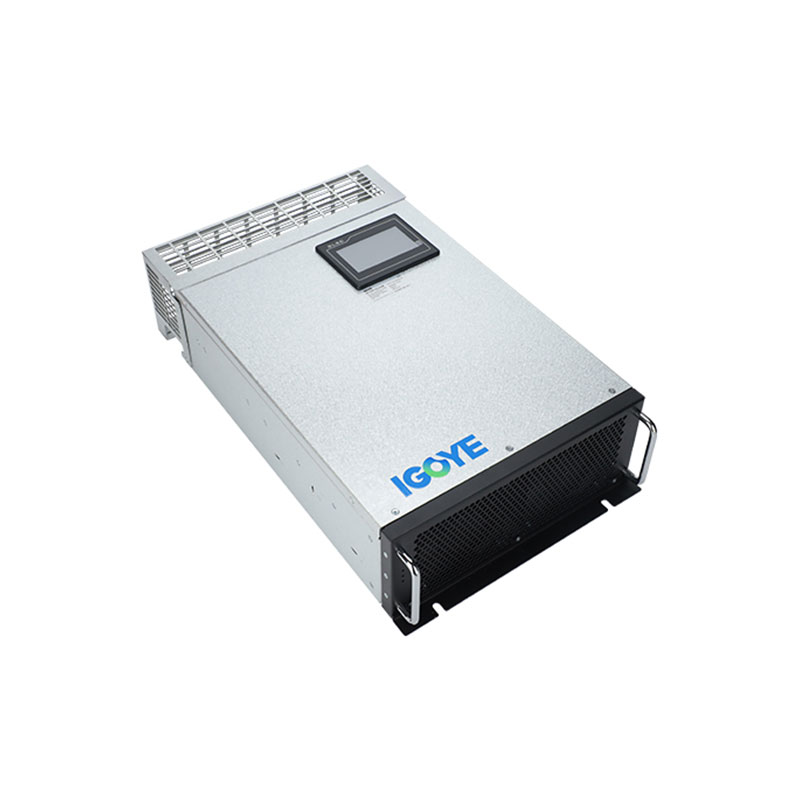

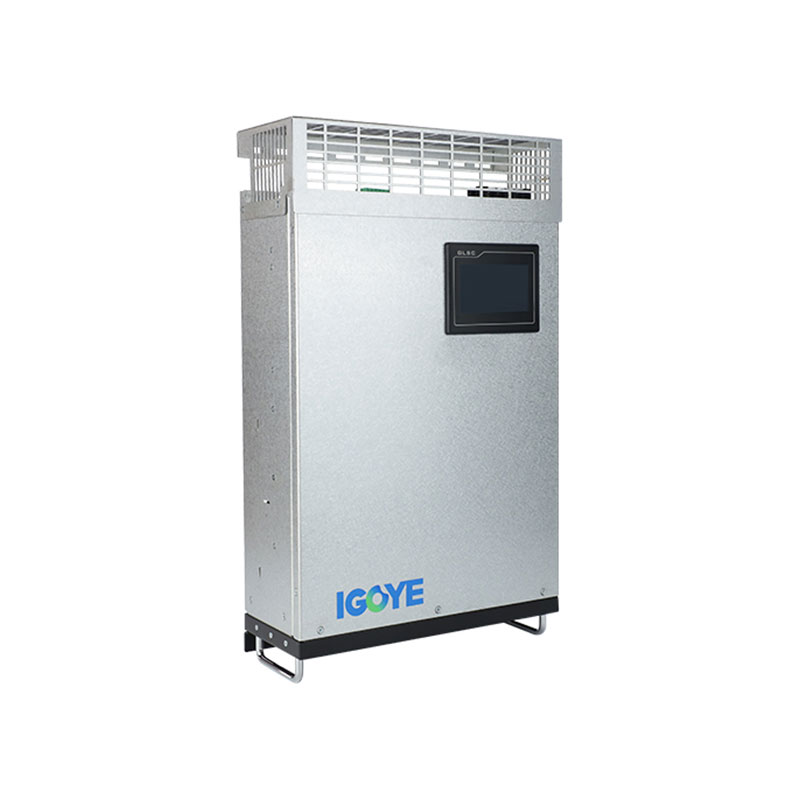

380V 캐비닛 유형 활성 고조파 필터

프리미엄 품질을 갖춘 Geya 380V 캐비닛 유형 활성 고조파 필터는 3 상 (3/4- 와이어) 380V 시스템에 대한 고조파 완화를 제공합니다. 디지털 컨트롤을 사용하고 모듈 식 캐비닛 설계를 가지고 있으며 50 번째 고조파를 보상하여 불균형을 수정합니다. 데이터 센터, 산업 자동화 및 재생 가능 에너지 통합에 이상적입니다. 맞춤형 솔루션을 훌륭한 가격으로 제공 할 수있는 방법을 알아보십시오.

문의 보내기

제품 설명

380V 캐비닛 유형 활성 고조파 필터 (APF)는 3 상 3 와이어 및 4 와이어 시스템에서 고조파 완화를위한 강력한 솔루션을 제공합니다. 고급 DSP+CPLD 디지털 제어 및 3 단계 토폴로지를 사용 하여이 APF는 50 차까지 정확한 고조파 보상을 제공하여 동시에 3 상 불균형을 수정합니다. 모듈 식 설계를 통해 병렬 연결을 통해 유연한 용량 확장을 허용합니다. 독립적 인 공기 덕트를 갖춘 내구성있는 캐비닛에 보관 된 380V 캐비닛 유형의 활성 고조파 필터는 일관된 성능과 단순화 된 유지 보수를 보장합니다. 현재 등급 (100A-400A) 및 KVAR 용량 (100-400)의 범위로 제공되는이 APF는 380V 시스템에 포괄적 인 전력 품질 향상을 제공합니다.

모델 설명 :

Gy	AHF	0.4	50a	/	4L	C
엔터프라이즈 코드	활성 고조파 필터	전압 레벨 0.4 : 380V ± 20%	정격 용량 밸런스 (Kvar) 25/50/75/100/150a		3L : 3 상 3 와이어 4L : 3 상 4 와이어	C : 캐비닛

특징:

● DSP+CPLD 모든 디지털 제어 코어, 3 단계 토폴로지 기술, 고급 고조파 탐지 알고리즘 및 PWM 제어 전략을 사용하여 고조파 전류의 정확한 보상을 달성합니다.
● 여러 모듈의 병렬 연결을 용이하게하는 모듈 식 디자인을 채택하면 공간이 거의없고 유지하기가 쉽습니다.
● 독립적 인 공기 덕트 및 독립 창고의 구조 설계는 장비의 안정적인 작동을 보장합니다.
● 2 ~ 50의 고조파의 광범위한 고조파에서 고조파를 필터링하고 동시에 3 단계 불균형 문제를 해결할 수 있습니다.
● 고조파 필터링 속도가 높습니다. 용량이 허용되면 고조파 전류 필터링 속도가 95%로 높을 수 있습니다. 장비의 장기 안정적인 작동을 위해 100% 전류 제한 출력을 설정하십시오.

응용 프로그램 :

380V 캐비닛 유형의 활성 고조파 필터는 380V에서 우수한 전력 품질이 필요한 까다로운 응용 프로그램에 이상적입니다.

● 대형 데이터 센터 :중요한 IT 인프라를위한 안정적인 전력을 유지하여 고조파 장애로 인한 데이터 손실 및 다운 타임을 방지합니다.
● 산업 자동화 :고조파 간섭을 최소화하여 자동화 된 시스템의 정확하고 안정적인 작동을 보장합니다.
● 중공업 환경 :제조 환경에서 대형 기계 및 가변 주파수 드라이브에 의해 생성 된 고조파를 완화합니다.
● 재생 가능한 에너지 통합 :재생 가능 에너지 원을 원활하게 통합하기위한 공통 커플 링 시점에서 전력 품질 향상.

380V 캐비닛 유형의 활성 고조파 필터는 380V 응용 분야를 요구할 때 전력 품질을 향상시키기위한 포괄적 인 솔루션을 제공하여 민감한 장비의 효율적이고 신뢰할 수있는 작동을 보장합니다.

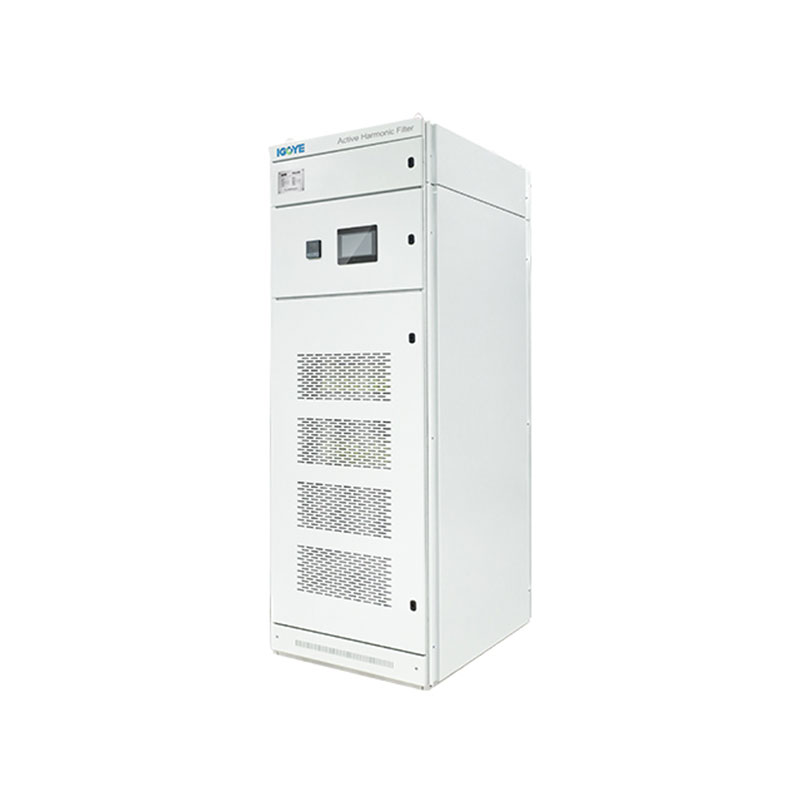

380V Cabinet-type Active Harmonic Filter

기술 매개 변수 :

	220V 시리즈	380V 시리즈	500V 시리즈		690V 시리즈
고도	<2000m, 2000m 이상은 GB/T3859.2에 따라 부상합니다
주변 온도	-20 ～+50 ～
상대 습도	≤90%, 월 최소 온도가 25 ℃ 인 경우 표면의 응축 없음
오염 수준	아래 레벨 III
작동 전압	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
작업 빈도	50Hz ± 5%
보상 전류	25A	25/50/75/100/150a	100A		100A
그리드 구조	l/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
단위 수 병렬로 연결되었습니다	ulimited
전반적인 기계 효율성	≥97%
그리드 구조	32kHz	16kHz	12.8kHz		12.8kHz
보상 범위	2 single 50Times, 단일 보상 속도가 조정 가능합니다
기능 선택	반응력	반응 전력, 반응성 전력 + 비대칭
반응력 보상률	≥95%	> 92%
중립 필터링 능력		중성선 필터링 기능은 위상 필터링 기능의 3 배입니다.
전체 응답 시간	＜ 10ms	40ms		40ms	40ms
소음	≤60dB	≤60dB		≤65dB	≤65dB
제어 방법	2 방향 RS485 인터페이스 (GPRS/WiFi 지원)
보호	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 정전, 오버런, 주파수 이상 보호 등	오버로드, 소프트웨어/하드웨어 과전류, 그리드 과전압 및 저전압, 그리드 전압 불균형, 정전, 오버온, 주파수 이상, 단락 보호 등
설치 방법	랙/벽 마운트		고문
들어오는 선	백 오르 밍 (랙 타입) 、 상위 수신 밸런스 (벽 마운트)		수신 라인
보호 수준	IP20

모델 및 사양 :

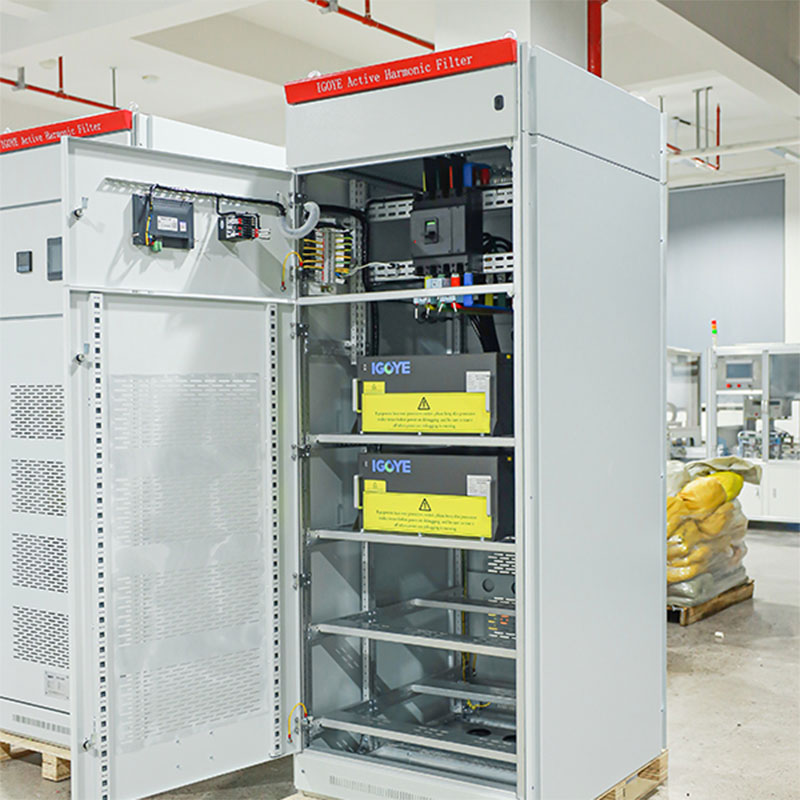

380V Cabinet-type Active Harmonic Filter

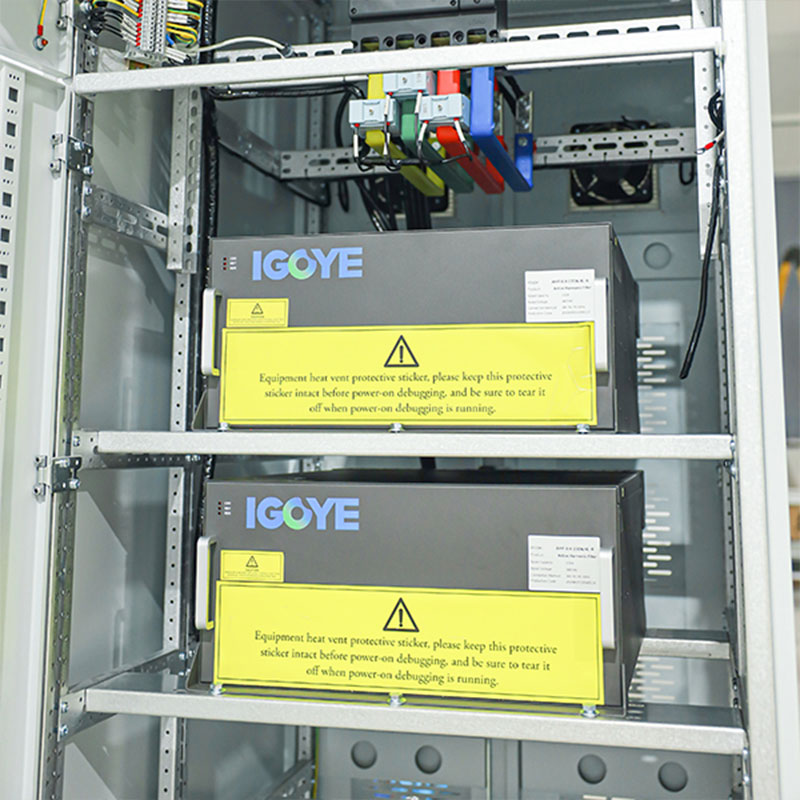

캐비닛 장치 모델
모델 번호	보상 용량 (Kvar)	시스템 전압 (V)	치수 (dwh)	냉각 방법
GY APF-0.4-100A/4L-C	100	380 ± 20%	80010002200mm	강제 공기 냉각
GY APF-0.4-150A/4L-C	150	380 ± 20%	80010002200mm
GY APF-0.4-200A/4L-C	200	380 ± 20%	80010002200mm
GY APF-0.4-250A/4L-C	250	380 ± 20%	80010002200mm
GY APF-0.4-300A/4L-C	300	380 ± 20%	80010002200mm
GY APF-0.4-400A/4L-C	400	380 ± 20%	80010002200mm
GY APF-0.5-300A/4L-C	300	500 ± 20%	80010002200mm
GY APF-0.69-300A/4L-C	300	690 ± 20%	80010002200mm
